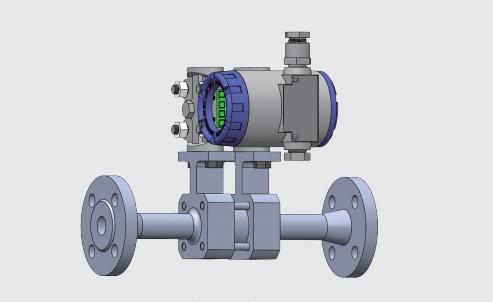

HH-内藏式孔板流量计

作者:内藏式孔板流量计时间:2019-06-01 点击:

  西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下内藏式孔板流量计

  内藏孔板属差压类流量计中的一种,它适用于测量≠50以下管道介质流量,为了便于安装,简化引压装置,将差压变送器与小口径节流装置设计为一体,也有将节流件设计在差压变送器壳体内进行测量,故被称之为内藏孔板流量计.

  此类流量计在国外仍被广泛使用,如在大型乙烯进口设备中常见该类仪表发挥重要作用,我国情况有些特殊,≠卯以下节流装置未标准化,大多数节流装置厂生产该类仪表,无校验设备,未经标定就投入使用,导致大部份在现场使用时精度偏低(误差在5%一10%左右,甚至更低),仪表信誉大为下降。目前,国内小口径范围的流量测量仍采用浮子与容积式流量计居多,上述两种流量计皆因有可动部件,对介质洁净度要求较高,使用范围受到限制。内藏孔板工作原理简单,配套仪表齐全完善(高、中、低档可供选配),使用者熟悉,结构简单牢固,无可动部件,适应介质范围广。特别是近年来,带微处理器高性能的差压变送器不断涌现,必将推动差压类流量计的进一步发展与应用。因此,从整体流量计而言,差压式流量计在微小流量测量领域中应占有相应的位置,我们认为内藏孔板流量计这一类型流量计应给予更广泛地宣传、推广、应用,充分发挥其潜能。

  一、概述

  标准节流装置仅适用管径为50mm和50mm以上的流量测量,管径太小时,存在以下问题:

  节流装置种类不同,其雷诺数下线不同,雷诺数≧104是可以使用的界限,雷诺数太小,流出系数会随雷诺数的变化而产生显著的变化,导致不确定度增大,流量计就无精度可言。

  按标准中规定的形状进行相似加工存在困难以及孔板强度无法保证。

  流速低到一定值时,差压太小,因差压同流速的平方成正比,当流速低到一定值时,差压就变得更小,以致无法分辨。

  针对以上情况,我公司根据市场需求,研发了内藏式孔板流量计,可广泛用于小管径、低流速的流体测量。

  二、特点:

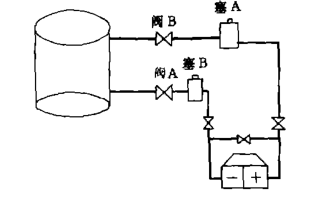

  传感器与变送器连为一体,不需要一次阀及三阀组,以减小引压管路带来的附加误差。

  适用于管径小于50mm的流量测量,典型的管道内径为10mm和20mm,由于管径缩小,流速及雷诺数得以提高,因而能得到较高的差压,弥补了标准孔板不适合测量小流量的不足。

  通过实流标定的方法保证测量精度。

  三、主要技术指标

  1.公称直径:10mm≤DN≦50mm

  2.公称压力:PN≤32MPa

  3.节流孔径比β:0.2≤β≤0.75

  4.量程比:1:10,1:30

  5、水平安装。

五、型谱规格说明


型 谱 规 格 说  明
  SMT-NC   内藏式孔板流量计
介    质   Y   液体
  Q   气体
  Z   蒸汽
连接方式   1   管道式法兰连接
  2   与变送器连接
材质   C   碳钢
  S   不锈钢
  O   其它
公称压力   025   0.25MPa
  06   0.6MPa
  10   1MPa
    ……
  320   32MPa
公称直径   -10 DN10
  ... ....
  -50 DN50

  相信通过以上“内藏式孔板流量计”的全部内容,能够使大家对内藏式孔板流量计有一个较为全面的认识,对选择合适的内藏式孔板流量计有所帮助。如有疑问,可以随时联系我们。
