西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家，拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下一体化节流流量计。
随着科学技术的迅猛发展，近年出现了一种性能优良的新型节流式流量计一体化节流式流量计，它将节流装置和差压变送器做成一体，并通过差压变送器和流量显示设备通过各种模式的通讯，构成了一个完整的流量检测系统。它继承了传统节流式流量计介质适应性好（液体、气体、蒸汽通用），无运动部件、无须实流标定、压力高等优点；克服了传统节流式流量计范围度小、维护环节多、结构分散、检定周期短、压损大、准确度低的缺点；引入了定值节流件的概念；使其优点发扬光大，赋之以新的生命力。
一、概述

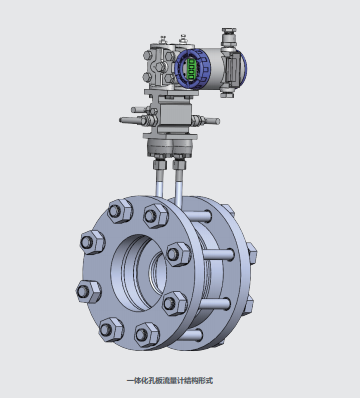

一体化节流流量计是将节流装置与智能多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
二、特点
1、节流装置与我公司生产的智能多变量流量变送器配套组成的高量程比的差压式流量计，是适合于贸易结算的流量计。
2、内置强大的软件功能，可实现在线补偿流出系数、膨胀系数、管道内径及节流孔径等参数。
3、没有引压管路附件带来的附加误差。
4、节约安装、维护工作量及费用。
三、主要技术指标
1、公称直径：10mm≤DN≤1200mm
2、公称压力：PN≤16MPa
3、工作温度：-50℃≤t≤550℃
4、量程比：1：5,1:10,1:65
5、精度：0.5级，1级
四、型谱规格及说明
四、型谱规格及说明
| 型谱规格 | 说明 | |||||||
| SMT-YT | 一体化节流流量计 | |||||||
| 介质 | Y | 液体 | ||||||
| Q | 气体 | |||||||
| Z | 蒸汽 | |||||||
| 节流件 | XX | 选择节流件 | ||||||
| 连接方式 | 1 | 法兰连接 | ||||||
| 2 | 带前后直管段，对焊连接 | |||||||
| 法兰或管段材质 | C | 碳钢 | ||||||
| S | 不锈钢 | |||||||
| O | 其它 | |||||||
| 公称压力 | 025 | 0.25MPa | ||||||
| 06 | 0.6MPa | |||||||
| 10 | 1MPa | |||||||
| … | … | |||||||
| 160 | 16MPa | |||||||
| 取压方式 | A | 角接取压 | ||||||
| F | 法兰取压 | |||||||
| D | D-D/2取压 | |||||||
| 公称直径 | -50 | DN50 | ||||||
| -65 | DN65 | |||||||
| -80 | DN80 | |||||||
| … | … | |||||||
| -1200 | DN1200 | |||||||
相信通过以上“一体化节流流量计”的全部内容，能够使大家对一体化节流流量计有一个较为全面的认识，对选择合适的一体化节流流量计有所帮助。如有疑问，可以随时联系我们。
