  一、概述

  多孔平衡流量计是由多孔平衡节流装置,差压变送器、显示仪表(也可以直接接计算机系统)组成。工业现场中,流体在管道中输送时,往往要流经各种阀门,弯头、三通、异径管等阻流件,流体通过这些阻流件时,会产生各种扰动,影响正常的测量,使流量计带来一定的现场安装附加误差,特别是传统的差压式流量计等更是如此,而新一代多孔平衡流量传感器巧妙的将整流与测量合为一体,具有明显的稳定流场的作用,最大限度的降低附加误差,使得实际使用精度与理论计算精度接近,是一种具有广阔应用前景的新一代差压式流量计,可广泛用于天然气、化工、石油、钢铁、发电、造纸、印染、制药等各行业。

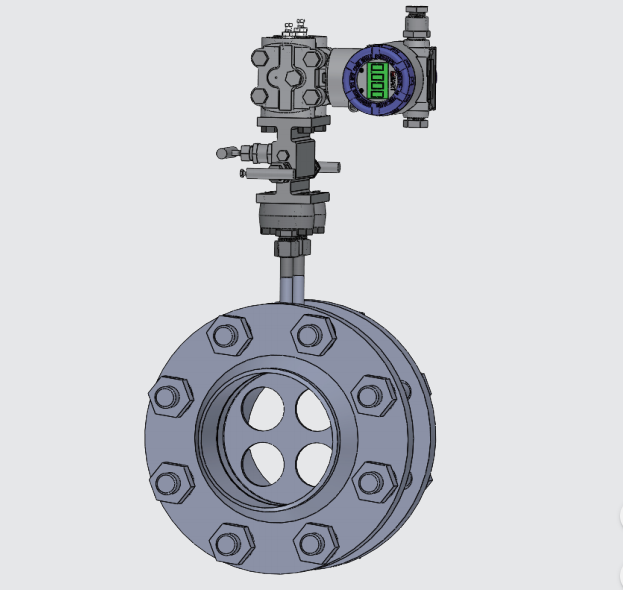

  多孔平衡节流量计是一种基于差压原理进行流量测量的流量仪表,流量传感器的结构是将孔板与整流器进行合理的组合,即在一块板上依据一定的计算和函数关系开若干个孔,通过测量板两侧的差压,进行流量测量。多孔平衡式节流装置与差压变送器、显示仪表(或计算机)配套使用,可实现对流量的测量、显示、累积。

  多孔平衡流量计由于其特殊的结构,特别适合现场直管段短、介质较脏、流量较低的流量测量。同时由于其结构较简单、安装维护方便,因此可广泛应用于冶金、电力、化工、纺织、轻工、供热等工业的流量测量中。

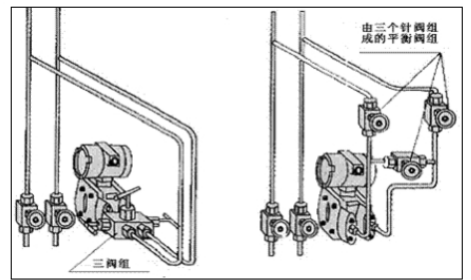

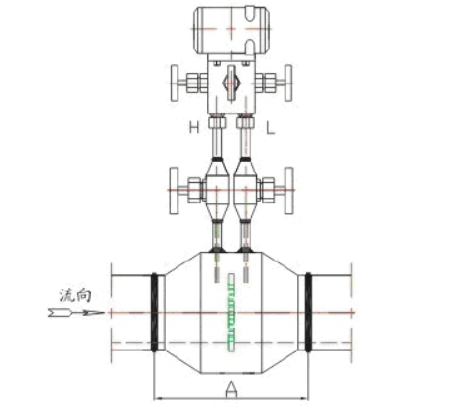

  多孔平衡节流装置由于是在孔板基础上发展而成的,与标准节流装置的工作原理是一样的,即基于伯努力方程和流体连续性方程。当流体流经多孔平衡节流装置时,流体流速加快,从而静压降低,这样在多孔平衡节流装置前后产生一个静压差,通过对差压的测量,实现对流体流量的测量(见图一)),差压的平方根与流量成正比。

  多孔孔板流量传感器是一个多孔的圆盘节流整流器,当流体穿过圆盘的整流孔时,流体将被平衡整流,流体被最小化,形成近似理想流体,故称平衡流量计,也称自整流流量计。
  二、特点

  1、测量精度高

  由于多孔平衡流量传感器实际上是一个流量整流器,能够有效的消除漩涡和改善速度分布畸变,使流场近似理想状态。

  2、量程比宽

  由于大口径小流量测量是是大多数流量传感器的难题,而多孔平衡流量传感器是多孔结构,选择合适的等效直径比,可偏重于主要测量下限流量又兼顾上限流量,使得常规测量流量量程比为1:10,扩展量程可至1:30

  3、直管段要求低

  一定长度的直管段主要是用来确保流体在其中流动时趋于平稳,而多孔平衡流量传感器本身就是一个流动调整器,因此它几乎可直接连接到阀门、三通、弯头等阻流件后,并不影响流量的测量。

  4、永久压力损失低

  管道中装上流量传感器,由于它的阻流作用不可避免的要产生压力损失,而多孔平衡流量传感器中的多孔结构可分散阻力,有效的减少了涡流的形成和紊流摩擦,降低永久压力损失,从而达到节流的功效。

  5耐脏污不易堵

  流量计多孔对称的设计,减少了涡流的形成和紊流的摩擦,降低了流场死区,脏污介质可顺利通过函数孔,因此多孔孔板流量计可用于测量各种脏污介质,如煤气等。多孔的结构,提高了仪表耐脏污性能,且不易堵塞。

  6适用范围广

  多孔平衡流量计可测量各种气体、液体和蒸汽;流体条件可以从超低温到超临界状态,过程温度最高可达650℃,最大工作压力可达42MPa。


  三、主要技术指标

  1、公称通经:10m≤DN≤1000mm

  2、精度等级:±0.5%、±1.0%

  3、重复性:≤0.1%

  4、量程比:1:10或1:30

  5、安装直管段要求:前2D后2D

  6、介质操作压力:≤25MPa

  7、永久压力损失(Pa):≤0.31ρV2(ρ体密度kg/m3V均流速m/s)

  8、可测双向流量。
五、型谱规格说明
型谱规格 说明
  SMT-PH   多孔平衡流量计
介质   Y   液体
  Q   气体
  Z   蒸汽
连接方式   1   法兰连接
  2   对焊连接
法兰材质   C   碳钢
  S   不锈钢
  O   其它
公称压力   025   0.25MPa
  06   0.6MPa
  10   1MPa

  320   32MPa
公称直径   -50 DN50
  -65 DN65
  -80 DN80

  -1000 DN1000


  相信通过以上“多孔平衡流量计”的全部内容,能够使大家对多孔平衡流量计有一个较为全面的认识,对选择合适的多孔平衡流量计有所帮助。如有疑问,可以随时联系我们。
