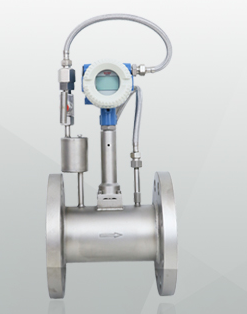

HH-防爆蒸汽涡轮流量计

作者:华恒仪表时间:2020-12-14 点击:

  西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下HH-防爆蒸汽涡轮流量计

  一、用途

  涡轮流量传感器与显示仪表配套组成蒸汽涡轮流量计。传感器具有精度高重复性好寿命长操作简单等特点。可广泛应用于石油化工冶金造纸等行业测量液体的体积瞬时流量和体积总量。

  二、特点

  ★ 压力损失小。

  ★ 具有较高的抗电磁干扰和抗震动能力性能可靠工作寿命长。

  ★ 采用先进的超低功耗单片微机技术整机功能强功耗低性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。

  ★ 仪表系数可由按键在线设置并可显示在液晶屏上液晶屏直观清晰可靠性高。

  ★ 采用 EEPROM 对累积流量、仪表系数进行掉电保护。保护时间大于10年。

  三、主要技术参数:

  ★ 流量计规格基本参数和性能指标(见表二)

  ★ 准确度0.5级、1.0级

  ★ 使用条件

  1、 环境温度-20℃50℃;

  3、 被测介质温度-20℃120℃;

  4、 大气压力86Kpa106Kpa;

  5、 防爆等级ibⅡBT4.

  ★ 信号传输距离传感器至显示器的距离可达1000m。

  四、 电气特性

  1、 显示方式

  (1)JTKGY 远传显示脉冲输出(配显示仪表)

  (2)JTKY 现场显示液晶显示累积流量单位(m3);液晶显示瞬时流量单位(m3/h)

  (3)JTKGB 涡轮流量变送器(配显示仪表)。

  2、输出功能

  (1)JTKGY 脉冲输出p-p 值由供电电源确定

  (2)JTKY 可带脉冲输出或4~20mA 两线制电流输出

  (3)JTKGB 4~20mA 两线制电流输出。

  3、供电电源

  (1)JTKGYDC5~24V

  (2)JTKY3V 锂电池安装于仪表内部可连续使用3~5年

  (3)JTKGBDC24V。

  五、安装说明

  1、 仪表安装采用法兰连接、螺纹连接及夹装式

  2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致且上游直管段应≥6DS下游直管段应≥5DS(DS 为被测管道实测内径)。

  3、传感器应远离外界磁场如不能避免应采取必要的措施

  4、为了检修时不至影响液体的正常输送应在传感器两端的直管段外安装旁通管道

  5、传感器露天安装时请做好放大器插头的防水处理

  6、传感器与显示仪表的接线应根据放大器的电源来选择接线方式详见有关“使用说明书”。

  相信通过以上“HH-防爆蒸汽涡轮流量计”的全部内容,能够使大家对蒸汽涡轮流量计有一个较为全面的认识,对选择合适的蒸汽涡轮流量计有所帮助。如有疑问,可以随时联系我们。
