HH-液体流量计

作者:液体流量计时间:2019-06-01 点击:

  西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下液体流量计。

  液体流量计的概述

  液体流量计基于力矩平衡原理,属于速度式流量仪表。液体流量计的传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点,液体流量计广泛用于石油、化工、冶金、供水、造纸等行业,是流量计量和节能的理想仪表。

  液体流量计传感器与显示仪表配套使用,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套,液体流量计还可以进行定量控制、超量报警等。选用本产品的防爆型式,可在有爆炸危险的环境中使用。

  液体流量计的一般分类

  1.按测量对象划分

  液体流量计按照测量对象划分有封闭管道和明渠两大类。

  2.按测量原理划分

  液体流量计有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。

  3.按测量目的划分

  液体流量计又可分为总量测量和流量测量,其仪表分别称作总量表和流量计。

  常见的液体流量计可以分为:防腐蚀流量计、差压式流量计、氨水流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和SST插入式流量计。

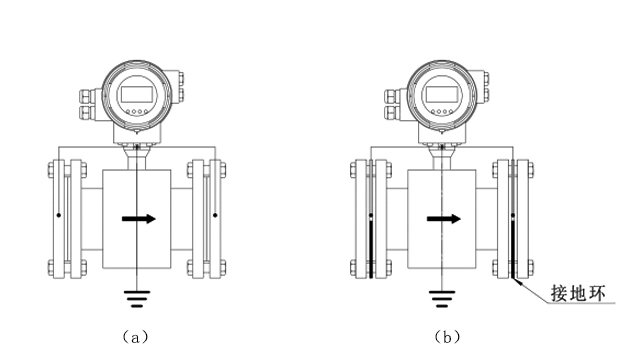

  液体流量计的安装

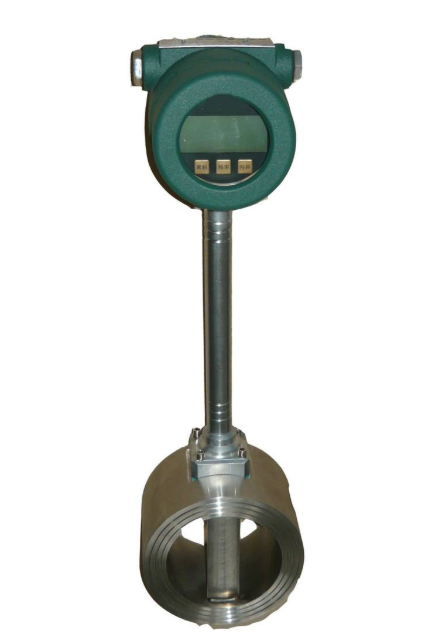

  如果介质中含有铁磁性物质,应安装磁过滤器;如果介质中含有固体杂质,应考虑在阀门和直管段之间加装过滤器;当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作;为了避免由于管道引起的流量计变形,工艺管线的法兰必须与流量计的法兰同轴并且相互平行,管道支撑以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游:流体振动液体流量计:此类流量计有二种类型:涡街流量计和旋进(旋涡进动)流量计。涡街流量计具有许多特点,如输出脉冲频率信号,信号与流量为线性关系,便于总量计量,范围度宽,压损小,无可动部件,结构简单,便于安装维护等,不足之处为对流场规则性要求较高,需有较长直管段,应力式对管道机械振动敏感,不宜使用于强振动场所。多年实践证明,涡街流量计选型(合适的测量范围)至关重要,安装要求应特别注意,有时现场适当调整是必要的,这些都是提高使用效果的关键所在。旋进流量计的特点与涡街基本相同,只是有两点区别:流量计压损大得多和较短的直管段长度要求。生产厂推出直读式(现场显示)流量计受到用户欢迎,顺便提一下,所有城市用天然气皆应该发展直读式现场显示流量计,它应作为基本品种之一,是一种以总量计量为主的仪表。

  液体流量计:包括腰轮流量计、膜式流量计(家用煤气表)等。它是使用历史悠久,用量巨大的天然气流量计,有完备的标准规范。精度适中,范围度特宽(150:1),适于中小流量范围,直读式,无需外能源及无需直管段等等。测量气体时,如果气体在流量计的出口直接排放大气,则应在仪表的出口安装阀门,否则将会在浮子处产生气压降而引起数据失真。液体流量计安装PTFE衬里的仪表时,法兰螺母不要随意不对称拧得过紧,以免引起PTEF衬里变形;带有液晶显示的仪表,要尽量避免阳光直射显示器,以免降低液晶使用寿命;带有锂电池供电的仪表,要尽量避免阳光直射、高温环境(≥65℃)以免降低锂电池的容量和寿命。

  液体流量计由涡轮流量传感器及与之配套的显示流量的显示仪表两部分构成。它具有测量精度高、重复性好、体积小、重量轻、维修方便、加工零部件少及数字脉冲输出等优点,由它组成的流量测量

  系统可达国际商业贸易允许的计量误差要求。我国从60年代开始生产液体流量计的产品,现在已成全系列化仪表,亦颁布了有关行业标准、检定规程。

  当流量计工作时,被测流体冲击涡轮叶片,使涡轮旋转.涡轮的转速随流量的变化而变化,即流量大,涡轮的转速也大,再经磁电转换装置把涡轮的转速转换为相应频率的电脉冲,经前置放大器放大后,送入流量显示仪表进行计数和显示。根据单位时间内的脉冲数和累计脉冲数即可求出瞬时流量和累积流量。并随仪表长期使用的磨损情况而变化。尽管涡轮流量计的设计尺寸相同,但实际加工出来的涡轮几何参数却不会完全一样,因而每台涡轮传感器的仪表常数k也不完全一样,它通常是制造厂在常温下用洁净的水标定出来的。涡轮传感器输出的脉冲信号,经前置放大器放大后,送入显示仪表,就可以实现流量的测量

  相信通过以上“液体流量计”的全部内容,能够使大家对液体流量计有一个较为全面的认识,对选择合适的液体流量计有所帮助。如有疑问,可以随时联系我们。
