SMT-YS-003防腐式盐酸流量计

作者:华恒仪表时间:2021-01-27 点击:

  西安华恒仪表制造有限公司是主要生产流量计和变送器的仪 表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足 各行业、各环境下的高精度流量计。今天和大家分享一下SMT-YS-003防腐式盐酸流量计。

  一、应用领域

  盐酸流量计适用于精确和稳定测量封闭管道中导电液体和浆液的瞬时流量、累积流量和流速,如:洁净水、污水、生活水、原水,各种酸、碱、盐等溶液,泥浆、矿浆、纸浆 以及食品方面的液体等,广泛应用于冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业。

  二、工作原理及结构

  1、工作原理
  应电势E为:

  E=KBVD

  K:仪表常数;

  B:磁感应强度

  V:测量管截面内的平均流速;

  D:测量管的内径;

  测量流量时,流体流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速(即体积流量)成正比的电压,此电压通过两个与液体直接接触的电极检出, 传至放大器,然后转换成统一的输出信号。这种测量方式测量原理是基于法拉第电磁感应定律。即:导电液体在磁场中作切割磁力线运动时,导体中产生感应电动势,其感具有以下特点:

  测量管内无阻流体,因此无压力损失。

  由于信号在整个充满磁场的空间中形成,它是管道截面上的平均值,因此所需直管段相对较短,前端长度为

  DN × 5( DN 为流量计通径)。

  只有管道衬里和电极与被测液体接触,因此,合理选择电极和衬里材料,即可达到耐腐蚀、耐磨损的要求  测量所得信号是一个与平均流速成线性关系的电动势,它与液体的压力、温度、密度、粘度、电导率(不小于最低电导率)等物理参数无关,所以测量精度高,工作可靠。

  2、结构组成及外形尺寸

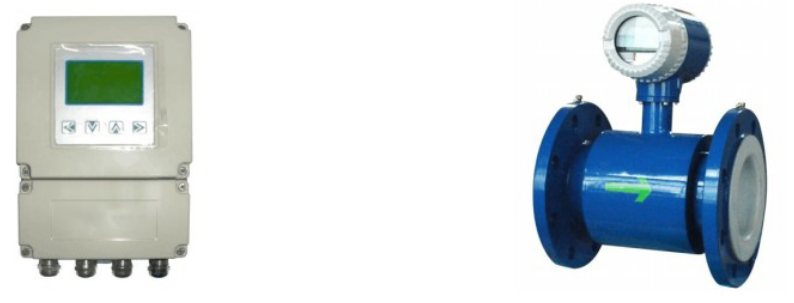

  ⑴盐酸流量计示意图(一体型和分体型)

  盐酸流量计由传感器和转换器两部分组成。如下图所示:

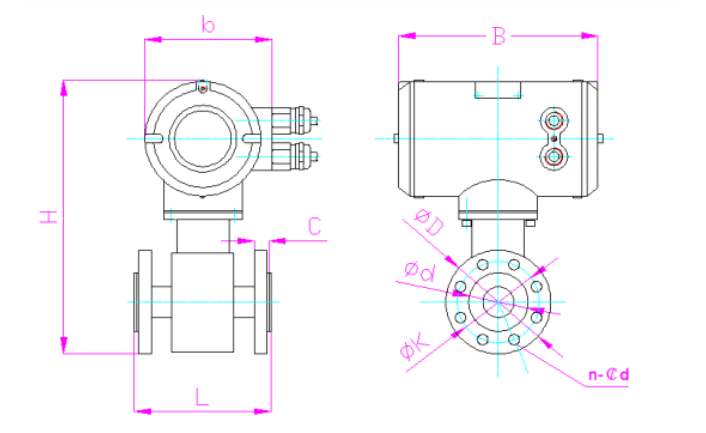

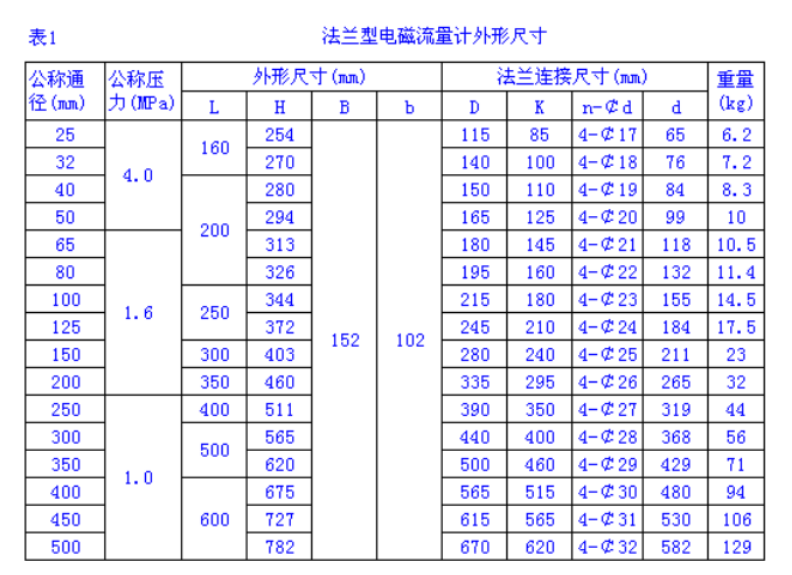

  ⑵ 外形尺寸

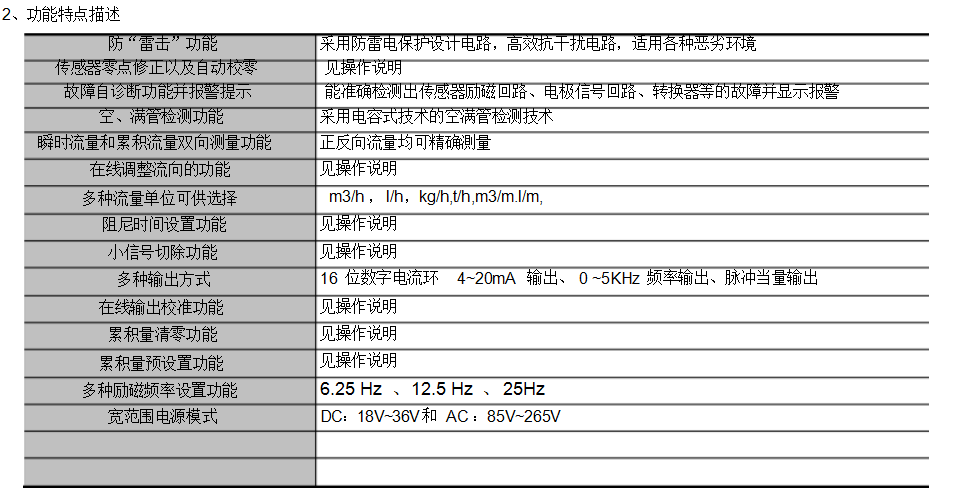

  三、性能参数及功能、特定描述

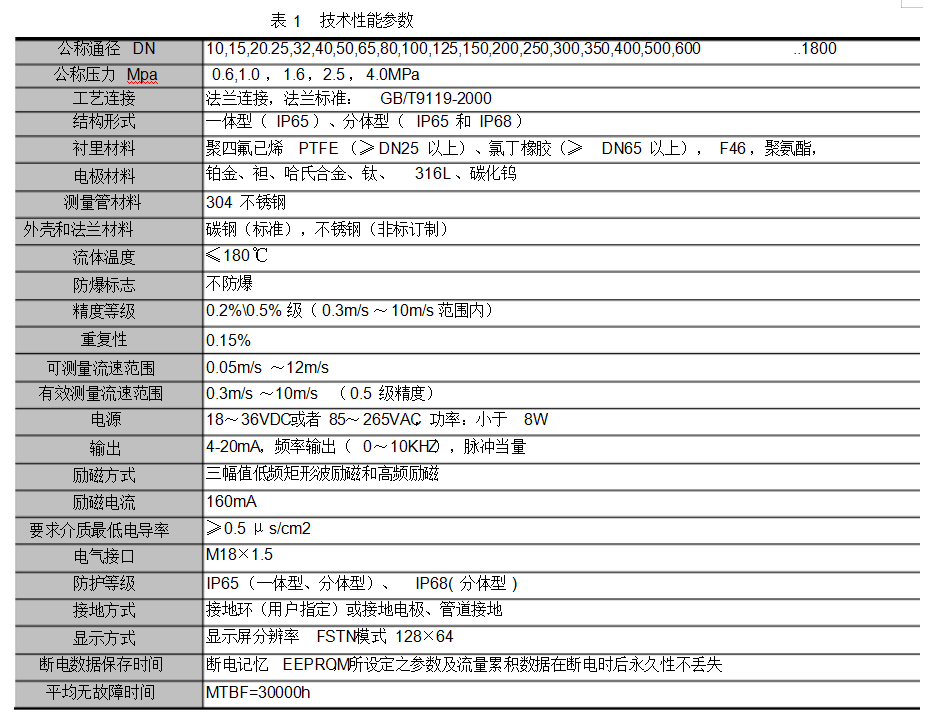

  1、技术参数见表 1

 四、盐酸流量计选型

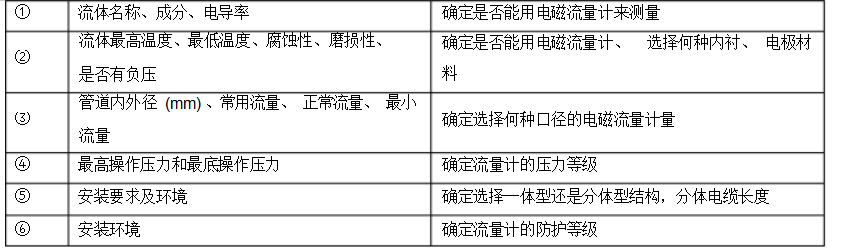

  1、盐酸流量计的正确选型需要详细了解以下工艺参数:
  在盐酸流量计的选型时,要注意以下几点:

  实际最高工作压力必须小于盐酸流量计的额定工作压力;

  最低工作温度和最高工作温度必须符合流量计量规定的温度要求(详见内衬材料表);

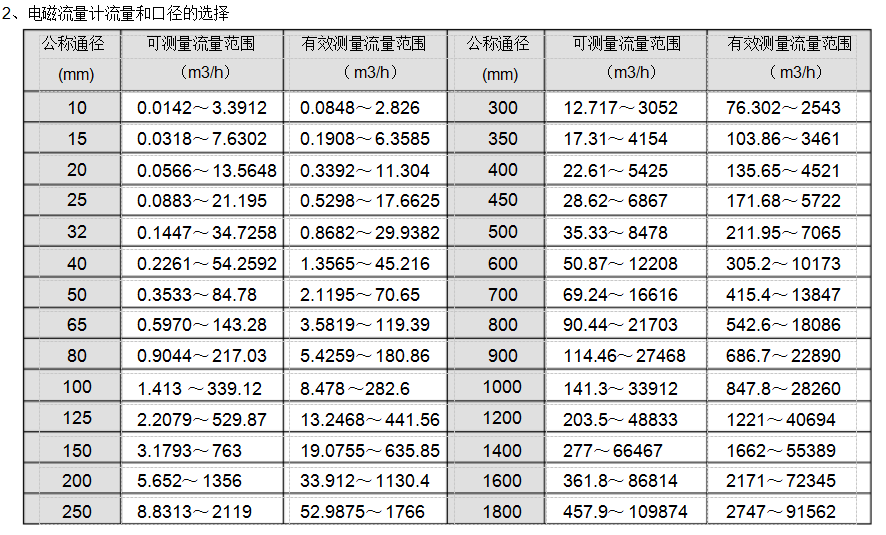

  从经济性考虑,可以选择适当流速所对应的口径的盐酸流量计,相对减少投资(见流量范围表);

  根据测量目的、功能来合理选择相应的精度等级;

  根据介质的腐蚀性来选择盐酸流量计的电极材料;

  根据介质的腐蚀性、磨损性、和温度来选择流量的内衬材料;

  根据安装场合的要求及环境,来合理选择使用一体型盐酸流量计还是分体型盐酸流量计

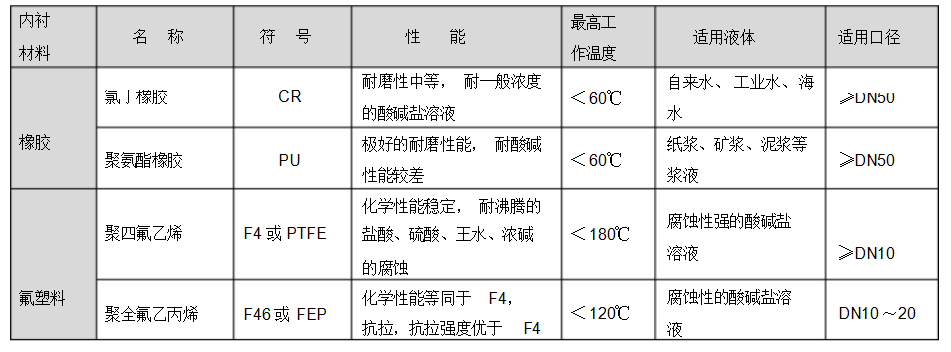

  3、盐酸流量计内衬材料的选择
  根据被测量介质的腐蚀性、磨损性和温度来选择内衬材料,如下表所示:
  相信通过以上“SMT-YS-003防腐式盐酸流量计”的全部内容,能够使大家对盐酸流量计有一个较为全面的认识,对选择合适的盐酸流量计有所帮助。如有疑问,可以随时联系我们。
