XX-02楔形流量计

作者:华恒仪表时间:2021-03-25 点击:

     西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下楔形流量计


  楔形流量计主要被应用在石化/煤化工行业的: 炼油装置, 乙烯装置,高粘度和很脏的介质高温和高压, 高磨损的介质,水煤浆(黑水,灰水), 油煤浆等。

 一、楔形流量计是由一块V形的节流元件进行流量测量的流量仪表。
       它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游产生滞流,楔形流量计可用于粘滞性液体的流量测量,粘度可高达500mPaS,用于泥浆、矿浆、含沙原油、污水、重油、渣油等含有固体的悬浮液和低雷诺数等液体介质的流量测量,还可用于气体、蒸汽介质的流量。该产品用于各种气体,尤其适合脏污煤气和天燃气的流量计量。

  二、特点:

  1、采用“V”型体节流件可消除滞留区,防止系统出现堵塞现象。

  2、雷诺数的适用范围广,雷诺数为500时,仍保持差压与流量的平方关系。

  3、差压变送器可输出4~20mA的电信号,便于配用各种仪表。

  4、安装使用及维护方便。

  5、测量精度高,流量校准扩展不确定度:±0.5%~±0.2%(水校或油校)。

  6、长期稳定性好,被用户誉为零故障率仪表。

  7、一次表分体式,更换楔形件(中间)可扩展量程。

  8、高精度, 0.5% of 流速

  9、可测量双向流量

  10、可测量低雷诺数的流体, 最小雷诺数Re可低至500

  11、极短的上下游直管段的要求, 最低可至前5D和后3D

  12、流量计口径0 5 24i h 更大的口径可询问工厂

  13、流量计口径0.5-24inch, 更大的口径可询问工厂

  14、压力等级ANSI150-ANSI2500 lbs

  15、所有型号的楔块均为实心, 不切开管道楔块面焊接技术, 保证长使用寿命

  16、除提供碳钢, 316/316L不锈钢标准材质外, 还提供304不锈钢, 哈氏合金,蒙耐尔合金, 双相钢等特殊材质

  17、并且能提供喷碳化钨耐磨式楔块

  18、款式多样:

  普通型:量程比在1︰5范围内,流量系数的非线性误差为≤±1%。

  高性能型:量程比在1︰30范围内流量校准扩展不确定度为±0.5%~±0.2%。

  三、主要技术指标

  1、公称直径:10mm≤DN≤1000mm

  2、雷诺数范围:Red最低可达300,最高可达106以上

  3、公称压力:PN≤25MPa

  4、工作温度:t≤350℃

  5、精度:0.5级、1级

  四、取压方式

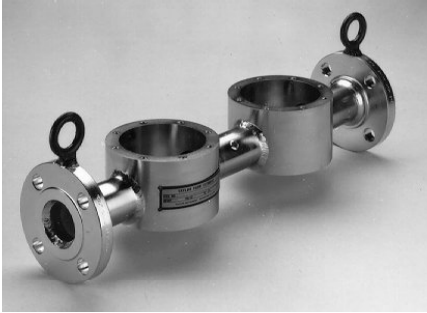

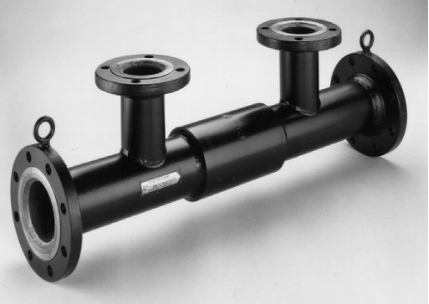

  WMP(Pipe Tap取压)、WMC(Chemical Tee取压)、WMF(法兰取压)

  五、楔形流量计的优越性

  没有临界表面尺寸; 耐用; 优异的长期稳定性

  双向流量测量能力

  对于任何工况, 能够灵活的选择流量计的口径和楔比.

  与其它原理的流量计向比, 楔形流量计能够测量低雷诺数的流体。

  优异的精度和重复性: 标定后的精度为± 0.5%(雷诺数 > 500)

五、型谱规格说明

型谱规格 说明
  SMT-XX   楔形流量计
介质   Y   液体
  Q   气体
  Z   蒸汽
连接方式   1   法兰连接
  2   对焊连接
法兰材质   C   碳钢
  S   不锈钢
  O   其它
公称压力   025   0.25MPa
  06   0.6MPa
  10   1MPa

  100   10MPa
公称直径   -25 DN25
  -32 DN32
  -40 DN40

  -300 DN300
