摘要
本发明公开了一种体积流量计，包括一个具有弹性的金属板，所述金属板垂直固定在管道的内壁上，在流体流动时所述金属板会发生一定的形变。本发明利用弹性金属板和应变片测量流最，结构简单，成本低廉，更改不同弹性的金属板可以测量不同的流量范围。
1.一种体积流量计,其特征在于:包括一个具有弹性的金属板(1),所述金属板(1)重直固定在管道(3)的内壁上,在流体流动时所述金属板(1)会发生一定的形变。
2.根据权利要求1所述的体积流量计，其特征在于:所述金属板(1)两侧固定有两个应变片(2),两个应变片相互垂直。
3.根据权利婴求2所述的体积流量计，其特征在于:所述应变片(2)连接到电桥电路申，电桥的输出端连接放大电路，放大电路输出端连接显示模块。
4.根据权利要求3所述的体积流量计，其特征在于:所述应变片(2)组成差动测量,同时对温度实现补偿。
本发明主要涉及流体流量计量领域，尤其涉及 种体积流量计。
背景技术
流量测量的发展可追溯到古代的水利工程和城市供水系统。 古罗马凯撒时代已采用孔板测量居民的饮用水水量。公元前1000年左右古埃及用堰法测量尼罗河的流量。我国著名的都江堰水利工程应用宝瓶口的水位观测水量大小等等。
计量是工业生产的眼睛。流量计量是计量科学技术的组成部分之一,它 与国民经济、国防建设、科学研究有密切的关系。做好这一工作， 对保证产品质量、提高生产效率、促进科学技术的发展都具有重要的作用，特别是在能源危机、工业生产自动化程度愈来愈高的当今时代，流量计在国民经济中的地位与作用更加明显。
体积流量计是流量计的一种，为了 更好的将流量计应用到生产中，需要体积流量计结构更简单、成本更低廉。
发明内容
为解决现有技 术中存在的问题，本发明提供种结构简单、 成本低康的体积流量计。
为达到上述目的， 本发明所采用的技术方案是:种体积流量计，包括一个具有弹性的金属板，所述金属板重直固定在管道的内壁上，在流体流动时所述金属板会发生- -定的形变。
进一步的，所述 金属板两侧固定有两个应变片，两个应变片相互垂直。
更进一步的，所述应变片连接到电 桥电路中，电桥的输出端连接放大电路，放大电路输出端连接显示模块。
更进一步的，所述应变片组成差动测量，同时对温度实现补偿。
本发明的优点是:利用弹性金属板和应受片测量流量，结构简单，成本低康，更改不同弹性的金属板可以测量不同的流量范围。
附图说明

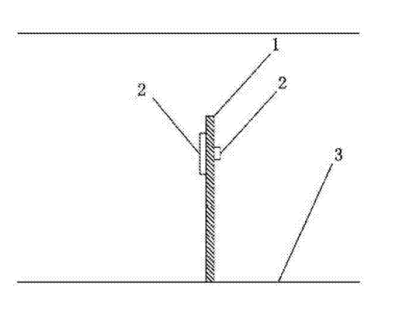

下 面结合附图对本发明做进一步的阐述。[0012]图 I为本发明的侧面结构示意图。

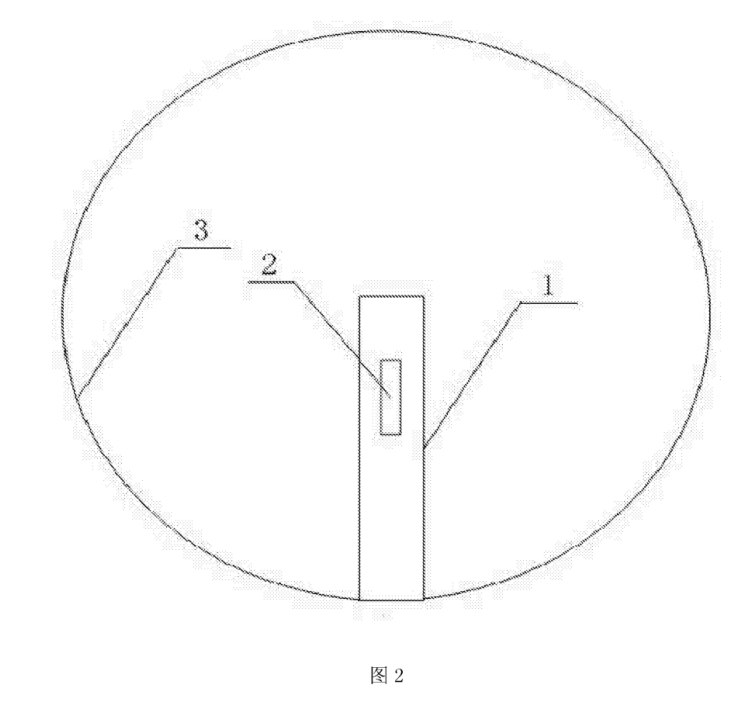

图2为本发明沿管道方向的结构示意图。
图中:I金属板,2、应变片,3、管道。
具体实施方式
如图 1.2所示的-种体积流量计，包括一个具有弹性的金属板1,所述金属板1垂直固定在管道3的内壁上，在流体流动时所述金属板1会发生一定的形变。
所述金属板 1两侧固定有两个应变片2,两个应变片相互垂直。金属板1的一侧安装有一个与金属板平行的应变片，金属板1的另一侧安装有一个与金属板相互垂直的应变片,两个应变片呈现互相垂直的状态，且安装在金属板1对应的两侧。
作为优选， 所述应变片2连接到电桥电路中，电桥的输出端连接放大电路，放大电路输出端连接显示模块。管道内部流体流动会使应变片产生应变，应变的大小与流量大小有关，通过电桥电路把应变转换成电信号。
作为优选， 所述应变片2组成差动测量，同时对温度实现补偿。所述的应变片可以组成差动的测量方式，同时对温度实现了补偿功能。
上述实施例中所 公开的技术特征只是用于解释本发明的具有实施例，并不作为对本发明技术方案的限制。
