西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家，拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下双量程差压式流量计。
1． 前言
流量计的量程比， 对于各种流量计都是指保证规定精确度的最大流量和最小流量之比，差压式流量计如果不采取措施， 量程比只能达到 3： 1～3． 5： 1 也就是说， 如果流量小于30%FS 就很难保证该仪表选型样本所保证的仪表精确度。 但现场实际需要的量程比却要大得多， 特别当该流量计又用于计量用途时更是如此。 双量程差压式流量计从理论到实践很好地解决了这一个长期困扰的问题。
2． 原理
现在， 差压式流量计在流量测量中使用得仍然很普通。 这是因为这种流量计具有稳定性佳， 耐振性好， 抗干扰能力强， 使用和检定方便等优点， 但其相对流量较小时， 测量精度低，甚至进入小流量信号切除区， 使供方利益受损。

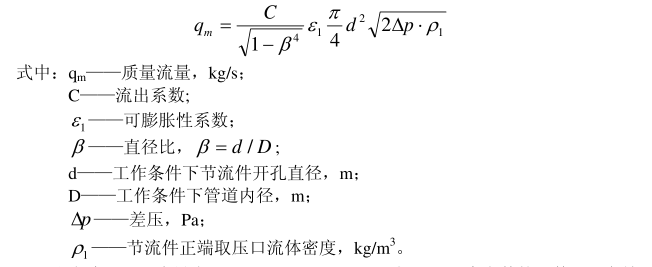

节流式差压流量计的一般表达式 为：
由上式可见， 流量为 C、 ε 、 d 、 p ? 、 ρ 、 β （D） 6 个参数的函数， 一台差压流量计制造完毕， d 和 β （D） 就已确定。 而当统计量 C 和 ε 近似为常数， 并且令 ρ 也近似为常数，就可得到以下关系式：

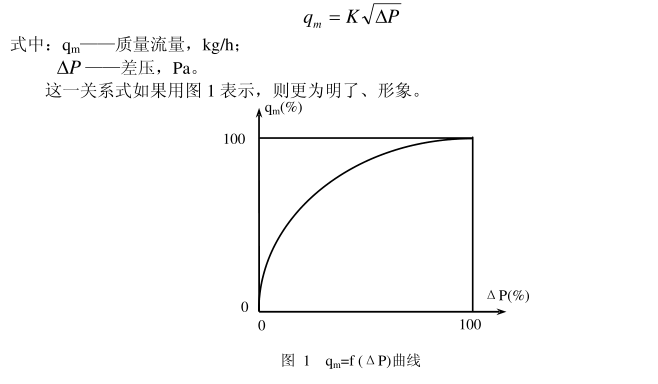

从公式和曲线可看出， 在流量较大时， 节流装置送出的差压信号幅值较大， 所以可测量得较准， 但流量较小时， 节流装置送出的差压信号幅值很小， 例如在 10％FS 流量时， 差压信号只有满量程的 1％。 差压式流量计测量如此小的流量， 精度就较低。

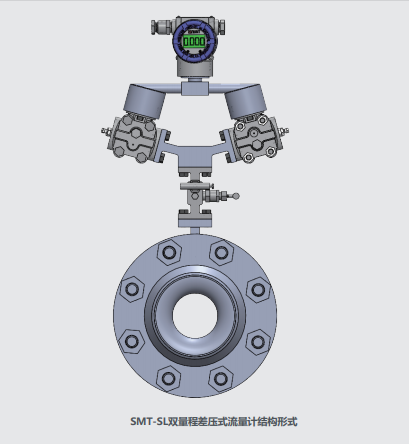

解决这一问题的方法是用大小两杆秤， 在流量大的时候用大秤， 在流量小的时候用小秤。双量程差压式流量计就是根据这一原理设计的。 所谓双量程差压流量计即指一个节流装置采用两台差压变送器。
使用双量程差压式流量计的差压装置可用标准孔板、 多孔孔板（A+K 平衡流量计） 等一个双量程节流一次元件， 采用两台差压变送器。 其中一台差压变送器测量上限较高， 另一台差压变送器测量上限很小， 一般只有 3kPa 或更小， 两路信号同时送入智能化二次仪表，进行计算、 判断和自动切换， 得到流量值， 从而将大流量和小流量都计算得很准。
标准节流差压式流量计由于没有活动部件，耐震性好，抗干扰能力强，使用和检定方便等特点，在工业生产中 获得广泛的应用。
标准节流差压式流量计的量程比为1:3~1:4左右，当量程比扩大后，就很难保证测量精度，随着现代工业的发展 及用户工艺要求的提高，量程比要求为1:10，甚至更高，特别是当流量计用于计量和贸易结算时，需要更高的精 度和更宽的量程比，我公司根据用户的要求,研发的双量程差压式流量计，从理论到实际，解决了长期困扰用户 的问题。
双量程流量计通常采用高量程和低量程的两台差压传感器，低量程的差压上限取高量程上限17.32%FS,双量程差 压式流量计广泛用于石油、化工、冶金、电力等行业。
主要技术指标 公称直径： 50 mm ≤DN≤1200mm 如DN>1200 mm
需实流标定。 孔径比β：0.10≤β≤0.75
雷诺数范围： 当0.10≤β≤0.56时，5000≤ReD 当0.56≤β≤0.75时，10000≤ReD
公称压力：PN≤16MPa
双量程差压式流量计，对于一个节流装置由于引入了一台低量程差压传感器和一台台高量程差压传感器并能 实现输出的无缝衔接，使一台差压式流量计变成高、低量程二台差压式流量计，从而大大提高了量程低段的 流量测量精度。
单一量程的差压流量计，在引入流出系数C非线性补偿和可膨胀系数非线性补偿，并配高精度的差压变送器后， 量程比可达1:10，而双量程的孔板流量计量程比可达1:65，使量程低段的系统精度大幅提高。
采用一体化结构，清除了差压信号传递失真，保证了系统的精度。 优异的稳定性、可靠性和抗振动能力。
用途及特点 对高温、高压、低静压、低流速、低密度流体的适应性。
变更量程方便。
只要按照标准设计、制造、安装和使用，无需实流标定就能获得规定的准确度。
双量程差压流量计已应用于多个领域， 并在实际应用中产生理想的效果。 鉴于双量程差压流量计技术的不断发展与改进， 经济准确地实现大量程比的测量已不是难事。
相信通过以上“双量程差压式流量计”的全部内容，能够使大家对双量程差压式流量计有一个较为全面的认识，对选择合适的双量程差压式流量计有所帮助。如有疑问，可以随时联系我们。
