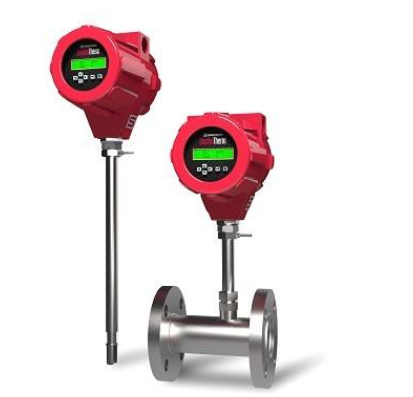

HH-气体涡街流量计

作者:气体涡街流量计时间:2019-08-15 点击:

  西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下气体涡街流量计

  气体涡街流量计报道:气体涡街流量计主要用于工业管道中蒸汽介质流体的流量测量,蒸汽涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

  无可动机械零件因此可靠性高,维护量小。仪表参数能长期稳定。气体涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~250℃的工作温度范围内工作。

  有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
  气体涡轮量计内置温度、压力传感器和智能流量积算仪通过微处理单元对实时采集的流量、温度、压力信号按照气定常流:测量管段中流量不随时间变化的一种流动状态但有缓慢的变化是允许的在工业中所说的脉动流(流量随时间变化较快的一种流动状态)即非定常流。在工业现场中由于泵、压气机、鼓风机、某些调节器、阀门的振荡都将产生脉动流它将给流量仪表带来较大的误差。早在 1956 年 Head 就提出了这个问题并提出了脉动系数 Ip 的概念以界定脉动流对流量测量的影响并认为当 Ip 小于 0.03 时就可以视为定常流;大于 0.03 就应给予重视。

  流量计作用:是用来对被测量进行计量,可对水,蒸汽,气体等液体介质和气体介质进行计量,我们可以根据不同的介质选择不同的流量计,比如测量水,氨水,硫酸,污水,我们可以选择电磁流量计,比如测量空气,蒸汽,氮气,氧气我们可以选择涡街流量计,比如测量天气我们可以选择旋进旋涡流量计和气体涡轮流量计.

  对于液体介质流量很小时我们可以选用涡轮流量计和金属管浮子流量计,气体流量很小时可选用金属管浮子流量计.

  态方程进行温度压力补偿自动进行压缩因子修正然后将标准状态下的体积流量直观的显示出来

  一、工作原理

  在蒸汽流体中设置三角柱型旋涡发生体则从旋涡发生体两侧交替地产生有规则的旋涡这种旋涡称为卡门旋涡如右图所示旋涡列在旋涡发生体下游非对称地排列。

  设旋涡的发生频率为 f被测介质平均流速为旋涡发生体迎流面宽度为 d

  表体通径为 D即可得到以下关系式:

  f=SrU1/d=SrU/md(1)

  式中 U1--旋涡发生体两侧平均流速m/s;

  Sr--斯特劳哈尔数;

  m--旋涡发生体两侧弓形面积与管道横截面面积之比

  管道内体积流量 qv 为

  qv=π D2U/4=π D2mdf/4Sr(2)

  K=f/qv=[π D2md/4Sr]-1(3)

  式中 K--流量计的仪表系数脉冲数/m3(P/m3)。

  K 除与旋涡发生体、管道的几何尺寸有关外还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数它与旋涡发生体形状及雷诺数有关图 2 所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见在 ReD=2×104~7×106 范围内Sr 可视为常数这是仪表正常工作范围。当测量气体流量时VSF 的流量计算式为(4)

  图 2 斯特劳哈尔数与雷诺数关系曲线

  式中 qVnqV--分别为标准状态下(0oC 或 20oC101.325kPa)和工况下的

  体积流量m3/h;

  PnP--分别为标准状态下和工况下的绝对压力Pa;

  TnT--分别为标准状态下和工况下的热力学温度K;

  ZnZ--分别为标准状态下和工况下气体压缩系数。

  由上式可见VSF 输出的脉冲频率信号不受流体物性和组分变化的影响即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量这时流量计的输出信号应同时监测体积流量和流体密度流体物性和组分对流量计量还是有直接影响的。

  气体涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量配备温度、压力传感器可测量标况体积流量和质量流量是节流式流量计的理想替代产品。

  为提高气体涡街流量计的耐高温及抗振动性能我公司新近开发出了SKLUG 改进型涡街流量传感器因其独特的结构和选材使该传感器可在高温(350℃)、强振动(≤1g)的恶劣工况下使用。

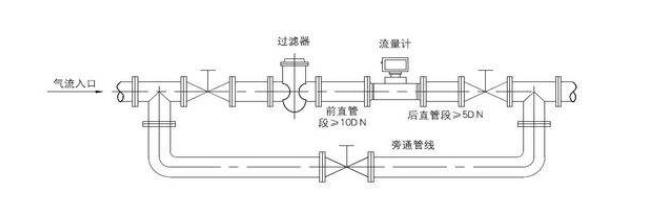

  在实际应用中往往最大流量远低于仪表的上限值随着负荷的变化最小流量又往往会低于仪表的下限值仪表并非工作在它的最佳工作段为了解决这一问题通常采用在测量处缩径提高测量处的流速并选用较小口径的仪表以利于仪表的测量但是这种变径方式必须在变径管与仪表间有长度为 15D以上的直管段进行整流使加工、安装都不方便。我公司研制的纵断面形状为圆弧的 LGZ 变径整流器具有整流、提高流速及改变流速分布多重作用其结构尺寸小仅为工艺管内径的 1/3与涡街流量计作成一体不仅不需要另外附加一段直管段还可以降低对工艺管直管段的要求安装非常方便。

  为了使用方便电池供电的就地显示型气体涡街流量计采用微功耗高新技术采用锂电池供电可不间断运行一年以上节省了电缆和显示仪表的采购安装费用可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器可以直接测量出饱和蒸汽的温度并计算出压力从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器用于气体流量测量可直接测量出气体介质的温度和压力从而显示气体的标况体积流量。

  ◆测量介质:气体、液体、蒸气

  ◆口径规格法兰卡装式口径选择 25,32,50,80,100

  ◆法兰连接式口径选择 100,150,200

  ◆流量测量范围正常测量流速范围雷诺数 1.5×104~4×106;气体 5~50m/s;液体 0.5~7m/s

  正常测量流量范围液体、气体流量测量范围见表 2;蒸气流量范围见表 3

  ◆测量精度 1.0 级 1.5 级

  ◆被测介质温度:常温–25℃~100℃

  ◆高温–25℃~150℃-25℃~250℃

  ◆输出信号脉冲电压输出信号高电平 8~10V 低电平 0.7~1.3V

  ◆脉冲占空比约 50%,传输距离为 100m

  ◆脉冲电流远传信号 4~20mA,传输距离为 1000m

  ◆仪表使用环境温度:-25℃~55℃湿度:5~90%RH50℃

  ◆材质不锈钢,铝合金

  ◆电源 DC24V 或锂电池 3.6V

  ◆防爆等级本安型 iaIIbT3-T6

  防护等级 IP65

  智能气体涡街流量计产品选型

  气体涡轮流量计工作原理:当气流进入流量计时首先通过特殊结构的前导流体加速。在流体的作用下由于涡轮叶片与流体流向成一定角度此时涡轮产生转动力矩在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡转速恒定涡轮转动角速度与流量成线性关系。利用电磁感应原理通过旋转的涡轮驱动信号发生器顶端导磁体周期性地改变磁阻使磁场也发生相应变化从而在线圈两端感应出与流体体积流量成正比的脉冲信号。该信号经前置放大器放大整形后与压力传感器、温度传感器检测到的压力、温度信号同时输入到流量积算仪进行计算处理直接显示出标准的瞬时体积流量和体积总量。

  相信通过以上“气体涡街流量计”的全部内容,能够使大家对气体涡街流量计有一个较为全面的认识,对选择合适的液体流量计有所帮助。如有疑问,可以随时联系我们。
