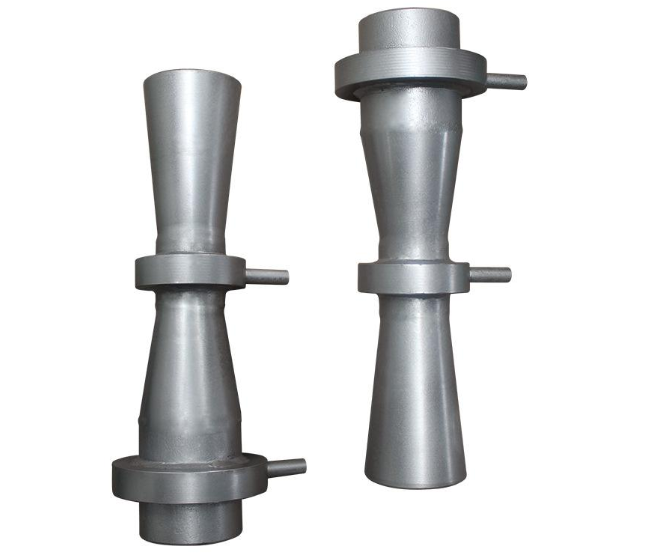

HH-长颈喷嘴流量计

作者:长颈喷嘴流量计时间:2019-06-01 点击:

  西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下长颈喷嘴流量计。

  一、概述

  长径喷嘴具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高等特点,适用于电厂高温、高压蒸汽、热网管路、流速高的流体流量测量。长颈喷嘴按国标GB/T2624-93进行设计制造,按国标JJG640-94进行检定,无需实流标定。

  二、特点

  1、量程比宽,耐冲击,适用于高温、高压场合,常用于电站锅炉主蒸汽、主给水及减温水的流量测量。

  2、测量精度高。

  3、压力损失小,使用寿命长。

  4、几何检定即可投入使用,无需高额的实流标定费用。

  三、适用范围

  1.公称直径:50mm≤DN≤630mm

  2.公称压力:PN≤32MPa

  3.雷诺数范围:10000≤ReD≤107

  4.孔径比:0.20≤β≤0.80

  5.量程比:1:5,1:10,1:65

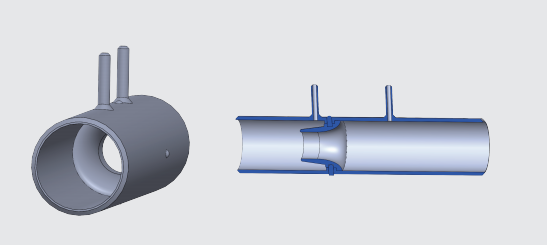

  四、结构形式

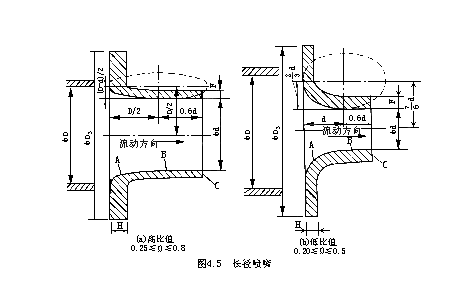

  长径喷嘴由入口收缩部分A、圆筒形喉部B、下游端平面C组成,其取压方式为D-D/2取压。

  长径喷嘴有两种形式:高比值喷嘴0.25≤β≤0.80

  低比值喷嘴0.20≤β≤0.50

  当β值介于0.25和0.5之间量,可采用任意一种结构形式的长径喷嘴。
五、型谱规格及说明

型谱规格 说明
  SMT-CJ   长颈喷嘴
介质   Y   液体
  Q   气体
  Z   蒸汽
连接方式   1   法兰连接
  2   直焊连接
法兰材质   C   碳钢
  S   不锈钢
  O   其它
公称压力   025   0.25MPa
  06   0.6MPa
  10   1MPa

  320   32MPa
公称直径   -50 DN50
  -65 DN65
  -80 DN80

  -600 DN500

  相信通过以上“长颈喷嘴流量计”的全部内容,能够使大家对长颈喷嘴流量计有一个较为全面的认识,对选择合适的长颈喷嘴流量计有所帮助。如有疑问,可以随时联系我们。
