西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家，拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下SMT-HH-003防腐型平衡流量计。
本实用新型平衡流量计，包括引压管、引压管测头、三阀组、差压变送器和智能二次表，其特征在于:所述的引压管测头为多孔圆盘节流元件，所述的多孔圆盘节流元件设有9个函数孔，所述的9个函数孔均为通孔，其中1个函数孔为居中设置，其余8个函数孔均布在居中的函数孔周围,居中的1个函数孔孔径为10 ~15m,其余周围8个函数孔孔径为4~8mm。多孔圆盘节流元件与三阀组间串接球阀，球阀的上侧由法兰将球阀与三阀组连接，球阀下侧由短管连接法兰将球阀与多孔圆盘节流元件连接并固定。三阀组与差压变送器相连，智能二次表与差压变送器相连。本实用新型大大节省了安装 和拆卸的步骤及时间，同时实现了不断流安装。
1.种平衡流量计, 包括引压管、引压管测头、三阀组、差压变送器和智能二次表,其特征在于:所述的引压管测头为多孔圆盘节流元件，所述的多孔圆盘节流元件设有9个函数孔，其中1个函数孔为居中设置，其余8个函数孔均布在居中的函数孔周围:多孔圆盘节流元件与三阀组间串接球阀，球阀的上侧由法兰将球阀与三阀组连，球阀下侧由短管连接法兰将球阀与多孔圆盘节流元件连接并固定。
2.根据权利要求1所述的平衡流量计，其特征在于:所述的9个函数孔均为通孔。
3.根据权利要求1所述的平衡流量计，其特征在F抵所述的居中的1个函数孔孔径为10~ 15m,其余周围8个函数孔孔径为4~ 8m
技术领域
本实用新型涉及一 种流量计,特别是公开一 种平衡流量计，适用于测量各种气体、蒸汽、液体等介质的流体流速。
背景技术
传统的差压 式流量计有它的固有缺陷，在装卸时要断流，因此可能导致经济的损失。在实际应用中，由于具体工况的限制，以及孔板的压损大、能耗高、量程比小、精度低、直管段要求高等原因，导致测量很不准确。
发明内容
本实用新型的目的是 克服现有技术中存在的缺陷，提供一种压损小、精度高、量程比大、对直管段要求低且能不断流装卸的平衡流量计。
本实用新型是这样实现的 :种平衡流量计， 包括引压管、引压管测头、三阀组、差压变送器和智能二次表，其特征在于:所述的引压管测头为多孔圆盘节流元件，所述的多孔圆盘节流元件设有9个函数孔，所述的9个函数孔均为通孔，其中1个函数孔为居中设置,其余8个函数孔均布在居中的函数孔周围，居中的1个函数孔孔径为10~15m,其余周围8个函数孔孔径为4~ 8mm.多孔圆盘节流元件与三阀组何串接球阀,球阀的上侧由法兰将球阀与三周组连接,球阀下侧由短管连接法兰将球阀与多孔圆盘节流元件连接并园定。三阀组与差压变送器相连，智能二次表与差压变送器相连。
本实用新型的有益效果是 :插入武平衡流量计与传统平衡流量计相比，本实用新型将多孔圆盘节流元件插入被测管道后，由短管法兰将多孔圆盘节流元件与球阀连接并固定，大节省了安装和拆卸的步骤及时间，同时实现了不断流安装。由于多孔圆盘节流元件是由多个函数孔组成，能够平衡流场，降低涡流振动，大幅提高流场稳定性,因此平街流量计对直管段的要求大降低。又由于本实用新型是差压式仅表，与外界震动无关，相比较涡街流量计可以测量震动流体，也不受外界电磁干扰影响，相比较电磁流克量计可测电硬干扰介质，又由于平衡流量计节流元件两侧完全对称,因此其可测量双向流。(000本实用新型的测量精度是传统节流装置的5~ 10倍，流动噪声降低到1/15.水久压力损失约为/3.压力恢复快2倍，最小直管段可以小至0.5D.没有动的部件，安装和使用非常方便简单，可省去大直管段，大大减少流体运行所需的能疑消耗。”
附图说明

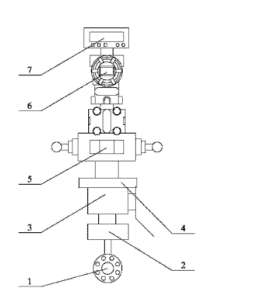

图1是本实用新型结构示意图。
图中:1、多孔圆盘节流元件: 2、短管连接法兰; 3、球阀: 4、法兰: 5、三阀组:6、差压变送器; 7、智能二次表。
具体实施方式
根据附图1,一 种平衡流量计，包括引压管、引压管测头、三阀组5、差压变送器6和智能二次表7。引压管测头为多孔圆盘节龛元件，多孔圆盘节流元件1没有9个函数孔，9个函数孔均为通孔，其中I个函数孔为居中设置，其余8个函数孔均布在居中的函数孔周围，居中的1个函数孔孔径为10 ~ 15mm, 其余周围8个函数孔孔径为4~ 8mm.多孔圆盘节流元件I与三阀组5间串接球阀3,球阀3的上侧由法兰4将球阀3与三阀组5连接，球阀3下侧由短管连接法兰2将球阀3与多孔圆盘节流元件1连接。三阀组5与差压变送器6相连,智能二次表7与差压变送器6相连。
本实用新型与传统平衡流量计相比，大大节省了安装和拆卸的步骤及时间，同时实现不断流的安装，以减少不必要的经济损失。
相信通过以上“SMT-HH-003防腐型平衡流量计”的全部内容，能够使大家对平衡流量计有一个较为全面的认识，对选择合适的液体流量计有所帮助。如有疑问，可以随时联系我们。
