HH-001煤气流量计

作者:煤气流量计时间:2021-01-04 点击:

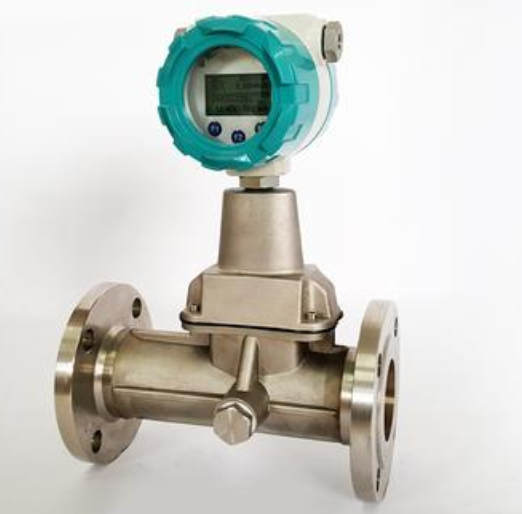

  西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下HH-001煤气流量计。

  【专利摘要】本实用新型公开了一种煤气流量计,包括安插入煤气管道内的测量管,所述测量管一端具有锥形结构,该端设置在煤气管道内,另一端延伸至煤气管道外部,并与该端上固定有一根分流管,所述分流管与测量管垂直设置,并且与测量管的内管相通,所述分流管的两端均设置有一个旋钮式的控制阀,所述测量管在其延伸至煤气管道的那一段的外管壁上均匀设置有若干个收集孔;本装置通过在测量管的管壁上设置多个收集孔,使得煤气流动时所造成的污垢不只是针对单个收集孔,有效避免了收集孔堵塞,长久使用依然能保证测量精确度。

  【专利说明】煤气流量计

  【技术领域】

  本实用新型涉及一种煤气流量计。

  【背景技术】

  煤气中含有一定量的残余煤焦油、粉尘、水,这些杂质极易使测量装置发生粘接和堵塞,使流量测量装置的测量精度得不到保证,严重时会使流量测量装置根本无法正常工作,脏污会对一次元件的测量产生误差,大部分差压式流量计都需要在管道内插入一次元件针对2个压力大小不同点进行压力的导出,煤气中的粉尘,焦油只要时间稍长就会对其取压点造成破坏,所以不能长期稳定的计量。一次传感器元件的取压孔在特别脏污流体的作用下也会产生结疤和堵塞,其堵塞的部位一般在取压孔的根部,因为,从取压孔到差压变送器整个导压管处于盲室的状态,气体在导压管中是不流动的,随着差压值的增减,气体只是在导压口附近作吞吐,介质中的脏污物质容易在在导压口附加积存而形成阻塞。

  1煤气流量计其特征在于:包括安插入煤气管道内的测量管,所述测量管端具有锥形结构,该端设置在煤气管道内,另一端延伸至煤气管道外部,并与该端上固定有一根分流管,所述分流管与测量管垂直设置,并且与测量管的内管相通,所述分流管的两端均设置有一个旋钮式的控制阀,所述测量管在其延伸至煤气管道的那-段的外管壁上均匀设置有若干个收集孔。

  2.根据权利要求1所述的煤气流量计,其特征在于:所述测量管的外管壁上设置有一个第一密封圈,第--密封圈连接在测量管与煤气管道之间,所述第一密封圈的顶部设置有一个环状的第:二密封圈,第二密封圈具有凹部,所述第一密封圈卡扣在该凹部内。

  3.根据权利要求2所述的煤气流量计,其特征在于:所述第密封圈项部设置有密封胶。

  4.根据权利要求1所述的煤气流量计,其特征在于:所述收集孔的孔径不大于6m.+

  煤气中含有一定量的残余煤焦油、粉尘、水,这些杂质极易使测量装置发生粘接和堵塞,使流量测量装置的测量精度得不到保证,严重时会使流量测量装置根本无法正常工作,脏污会对一次元件的测量产生误差,大部分差压式流量计都需要在管道内插入一次元件针对2个压力大小不同点进行压力的导出,煤气中的粉尘,焦油只要时间稍长就会对其取压点造成破坏,所以不能长期稳定的计量。一次传感器元件的取压孔在特别脏污流体的作用下也会产生结疤和堵塞,其堵塞的部位一般在取压孔的根部,因为,从取压孔到差压变送器整个导压管处于盲室的状态,气体在导压管中是不流动的,随着差压值的增减,气体只是在导压口附近作吞吐,介质中的脏污物质容易在在导压口附加积存而形成阻塞。

  发明内容

  本实用新型要解决的技术问题是提供种可以有效防止阻塞,保证测量精确的煤气流量计。

  为解决上述问题,本实用新型采用如下技术方案:

  煤气流量计,包括插入煤气管道内的测量管,所述测量管端具有锥形结构,该端设置在煤气管道内,另一端延伸至煤气管道外部,并与该端上固定有一根分流管,所述分流管与测量管垂直设置,井且与测量管的内管相通,所述分流管的两端均设置有一个旋钮式的控制阀,所述测量管在其延伸至煤气管道的那一段的外管壁上均匀设置有若干个收集孔。

  作为优选的技术方案,所述测量管的外管壁上设置有一个第一密封圈,第一密封圈连接在测量管与煤气管道之间,所述第一密封圈的项部没置有一个环状的第二密封圈,第二密封圈具有凹部,所述第一密封圈卡扣在该回部内。

  作为优选的技术方案,所述第一密封圈项部设置有密封胶。

  作为优选的技术方案,所述收集孔的孔径不大于6mm。

  本实用新型的有益效果是:本装置通过在测量管的管壁上设置多个收集孔,使得煤气流动时所造成的污垢不只是针对单个收集孔,有效避免了收集孔堵塞,长久使用依然能保证测量精确度。

  附图说明

  为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

  具体实施方式

  下面结合附图对本实用新型的优选实施例进行详细阐述,以使本实用新型的优点和特征能更易于被本领域技术人员理解,从而对本实用新型的保护范围做出更为清楚明确的界定。

  参阅图1所示的一种煤气流量计,包括安插入煤气管道内的测量管L.所述测量管1端具有锥形结构,该端设置在煤气管道内,另端延伸至煤气管道外部,并与该端上固定有一根分流管2.所述分流管2与测量管1垂直设置,并且与测量管1的内管相通,所述分流管2的两端均设置有一一个旋钮式的控制阀3,所述测量管I在其延伸至煤气管道的那一段的外管壁上均匀设置有若干个收集孔101.

  其中,所述测量管1的外管壁上没置有一个第一密封圈4,第-密封圈4连接在测量管1与煤气管道之间,所述第一密封圈4的项部设置有一个环状的第二密封圈5,第二密封圈5具有凹部,所述第一密封圈4卡扣在该凹部内。

  所述第一密封圈4顶部设置有密封胶(未图示)。

  所述收集孔101的孔径不大于6m。

  本实用新型的有益效果是:本装置通过在测量管的管壁上设置多个收集孔,使得煤气流动时所造成的污垢不只是针对单个收集孔,有效避免了收集孔堵塞,长久使用依然能保证测量精确度。

  以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等同物界定。

  相信通过以上“HH-001煤气流量计”的全部内容,能够使大家对煤气流量计有一个较为全面的认识,对选择合适的煤气流量计有所帮助。如有疑问,可以随时联系我们。
