孔板流量计安装过程中的以下错误 你是否也在犯

作者:华恒仪表时间:2022-01-13点击 :

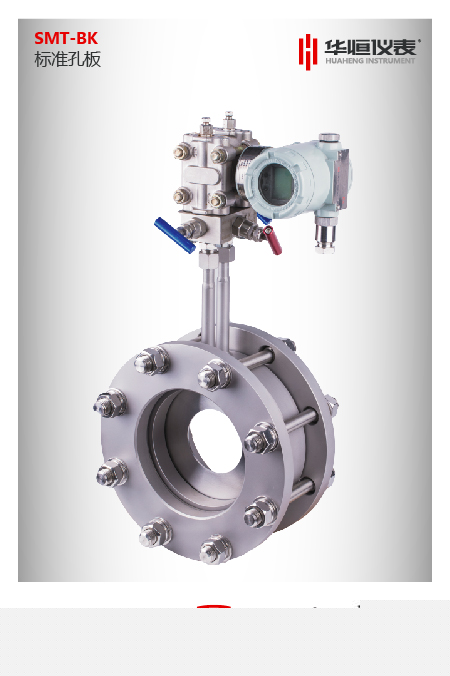

  作为一款常用的差压流量计,孔板流量计是由传感器、引压管、冷凝罐、三阀组、差压变送器等部件构成的,还会配备温度变送器与压力变送器,这就是所谓的带温度压力补偿的。对于该类流量计的选型,我们可以根据现场测量的介质、温度、压力三个参数来确认,此外,对于该类流量计的安装我们需要根据介质的流向以及前后的预留空间,一般是前3D后5D的安装距离。


  对于孔板流量计的安装,小编需要强调一点,正确的安装对于设备后期的运行是有帮助的,但是如果安装不当,那对设备的使用是会带来影响的,接下来让我们一起来看下关于孔板流量计安装的几个错误示范。
  错误示范一:前后直管段不符合要求
  流量计前后直管段的作用就是为了保证管道内流体的流动稳定,但由于工艺管道上常有拐弯、分叉、汇合等阻力件出现,使流体稳定变为扰动,从而导致测量误差,消除方法是按照前后管道要求,合理设计节流装置的安装位置。
  错误示范二:流量计上下游面反装
  安装前,应正确辨认管道内介质流向及孔板方向,否则将导致测量值偏低。这是因为施工人员的粗心所致,消除方法就是在安装孔板时,使孔板上标有“+”的面处在流向的上游侧。
  错误示范三:上下游面受损或孔板法兰垫片凸出管道内
  在运输孔板流量计或施工人员安装孔板过程中,容易造成上下游面受损或法兰垫片凸出管道内,从而导致测量误差。消除方法是提高施工人员的技术素质和责任心。施工人员在安装孔板流量计前应仔细检查孔板片,若发现孔板流量计上下游面受损,应及时更换;在安装孔板流量计过程中应避免损坏孔板片;安装法兰垫片时,要使法兰垫片中心线和管道中心线一致。
  错误示范四:不同流量计装错位置
  这种情况一般在试车阶段特别容易出现。在试车阶段,各工艺管道需要多次吹扫,频繁拆装流量计。若流量计尺寸一样,稍不注意就会出现差错,调换流量计即可恢复正常。
