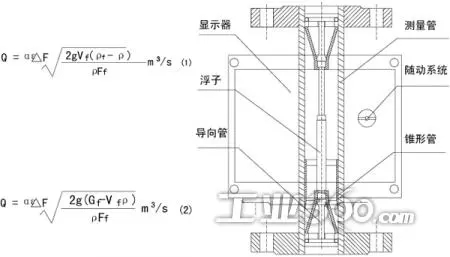

主要介绍了电远传型金属管浮子流量计外围电路设计，如系统电源模块、角位移采集放大模块、温度压力采集放大模块、液晶显示模块等。这些模块的功能实现都与主控有着直接或间接的联系，因此在主控单元选型过程中，必须考虑外围模块的功能与要求。本章首先介绍主控单元的选型要求，然后对主控单元内部所需模块研究设计。
电远传型金属管浮子流量计主控单元选型
根据前面章节的介绍，可以确定电远传系统的功能：利用磁阻传感器检测外磁钢的角位移，利用温度传感器检测环境温度，利用Pt1000测量被测介质温度，利用HT30测量被测介质压力，由主控单元进行A/D采样、软件算法处理、PWM波输出、液晶显示等，通过通讯接口实现下位机设置和流量计的标定。此外，系统还应增加掉电保护电路以提高可靠性。所以在硬件资源方面，主控单元应具有的模块有AD采集模块以实现对传感器放大信号的采集，定时器以实现PWM波的输出，通讯模块以实现上下位机的通信，Flash模块以实现对仪表参数累计流量等的存储，大量的I/O端口以实现主控单元与外部模块进行信息交换等。考虑到本课题有两种设计方案电远传方案和低功耗方案，而低功耗方案采用的是3.6V的电池供电，为降低设计的复杂度，主控单元的电源电压设计为3.3V。另外考虑到低功耗方案的功耗很低目标为1mA，主控单元要具有低功耗功能。
目前市场上满足一般设计要求的单片机很多，但是真正能够实现低功耗功能的单片机很少，经过长期的对比与研究，本课题才非常终选择了美国TI公司的MSP430系列超低功耗单片机[。
该系列单片机的主要特点有：
1.强大的处理能力，主系统时钟为8MHz时，指令周期仅为125ns；
2.超低功耗，因其具有灵活可控系统运行时钟，系统共有一种活动模式（AM）和五种低功耗模式（LPM0~LPM4），其中在等待模式下，耗电约0.7A；
3．工业级的产品。工业级产品的稳定性好，适应性强，成本低等优点更有利于降低开发难度，缩短开发周期，节约科研成本等。
4.2电远传型金属管浮子流量计主控单元硬件设计的总思路
本系统通过多级电压转换模块，将外部提供的24V电源转化为各个模块所需的供电源；以MSP430F1611单片机为主控单元，协调各功能模块实现流量信号的二次测量。图4-1为以MSP430F1611为主控单元的硬件系统示意图。
