文丘里管流量计概述
文丘里管管是按国标GB/T2624-93设计制造，按检定规程JJG640-94检定的。在标准节流装置中，它所要求的上、下游直管道zui短、*压力损失zui小、性能稳定、维护方便。因其计算准确、能耗小，已广泛用于石油、化工、电力、冶金行业。
文丘里管流量计适用范围
1、公称直径：50mm≤DN≤1200mm（超过此范围需标定）
粗铸收缩段：100mm≤DN≤800mm
机械加工收缩段：50mm≤DN≤250mm
粗焊铁板收缩段：200mm≤DN≤1200mm
2、节流孔径比β：0.3≤β≤0.75
粗铸收缩段：0.3≤β≤0.75
机械加工收缩段：0.4≤β≤0.75
粗焊铁板收缩段：0.4≤β≤0.7
3、雷诺数范围：2×105≤ReD≤2×106
粗铸收缩段：2×105≤ReD≤2×106
机械加工收缩段：2×105≤ReD≤2×106
粗焊铁板收缩段：2×105≤ReD≤2×106
4、精度等级：1级
文丘里管流量计特点：
文丘里管管结构简单，耐用，性能稳定。
文丘里管管压力损失小，节约流体输送所需的能源。
文丘里管管在通径50～1200范围内．不需要实流标定。超出这个范围，可以参比设计制造。当需要较高**度时,可进行实流标定。
本体安装尺寸较长，对大口径仪表，不便于运输安装。

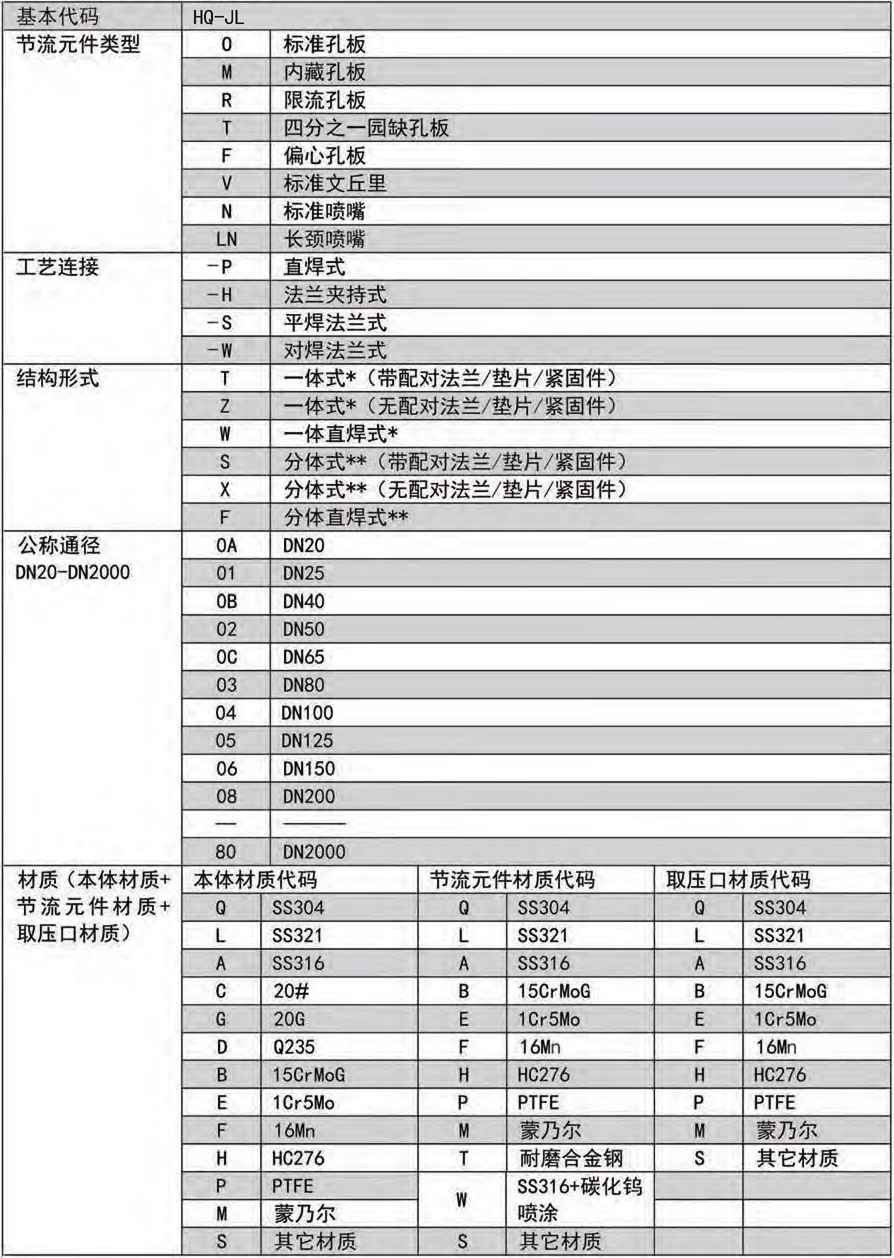

文丘里管流量计技术参数：
公称通径(mm)：DN50一DNl200(～2600)
公称压力(MPa)：025～40(～63)
精度度(不确定度)：±01％～±15％
文丘里管流量计结构形式

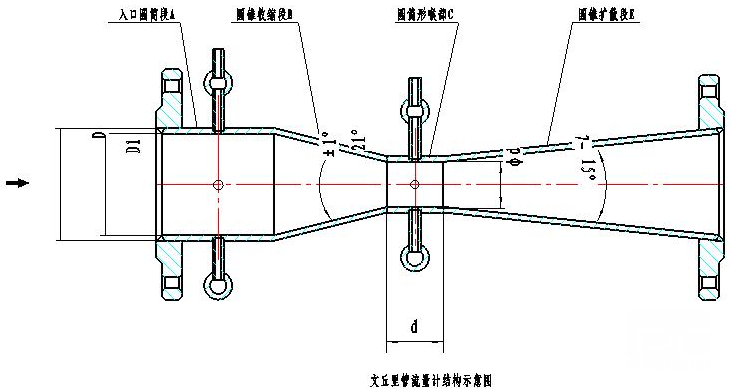

文丘里管的轴向截面见上图。它是由入口圆筒段A、圆锥收缩段B、圆筒形喉部C、圆锥扩散段E组成。圆筒段A的直径为D，其长度等于D；收缩段B为圆锥形，并有21°±1°的夹角；喉部C为直径d的圆筒形，其长度等于d；扩散段E为圆锥形，扩散角7°～15°。
文丘里管的收缩段分三种形式：粗铸收缩段，机械加工收缩段，粗焊铁板收缩段。
文丘里管的上游取压口和喉部取压口做成几个（不少于4个）单独的管壁取压口形式，用均压环把几个单独管壁取压连接起来。当d≥33.3mm时，喉部取压口的直径为4～10mm，上游取压口直径应不大于0.1D；当d≤33.3mm时，喉部取压口直径为0.1d～0.13d，上游取压口的直径为0.1d～0.1D。
