随着科技不断进步，产品不断更新，热工仪表也在不断的更新换代。其中节流装置的种类更是多到让用户眼花缭乱，用户不知从何处下手选择节流装置的类型。今天西安华恒仪表厂家为广大用户带来了靶式流量计工作原理的文章。
智能化结构设计，具有参数设定标校及故障提示功能，并具有上下限报警以及脉冲输出功能主要用于解决高粘度、低雷诺数流体的流量测量。
计算公式当介质在测量管中流动时，因其自身的动能与靶板产生压差，而产生对靶板的作用力，使靶板产生微量的位移，其作用力的大小与介质流速的平方成正比，其数学公式：
F=Cd·A·ρ·V2/2
F:靶板所受的作用力
Cd：流体阻力系数
A：靶板对测量管轴向投影面积
ρ：工况下介质密度
V：介质在测量管中的特征流速
靶板所受的作用力，经靶杆传递使传感器的弹性体产生微量变化，经过电路转换，输出相应的电信号。
2、靶式流量计技术资料
结构：

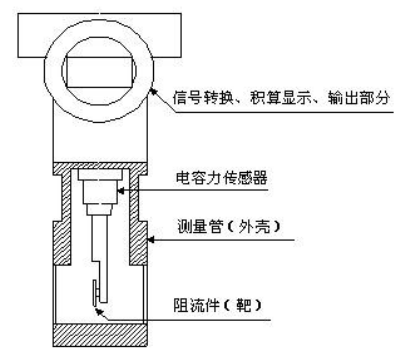

SBL系列智能靶式流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的的电容力传感器是产品能否计量准确的关键。其结构如图:
工作原理：
当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：
F=CdAP·V2/2………………⑴
式中：F——阻流件所受的作用力（Kg）
Cd——物体阻力系数
A——阻流件对测量管轴向投影面积(mm2)
P——工况下介质密度（Kg/m3）
v——介质在测量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：
V=KF………………⑵
式中：V——电容力传感器输出的电压（mV）,K——比例常数,F——
阻流件（靶）所受的作用力（Kg）

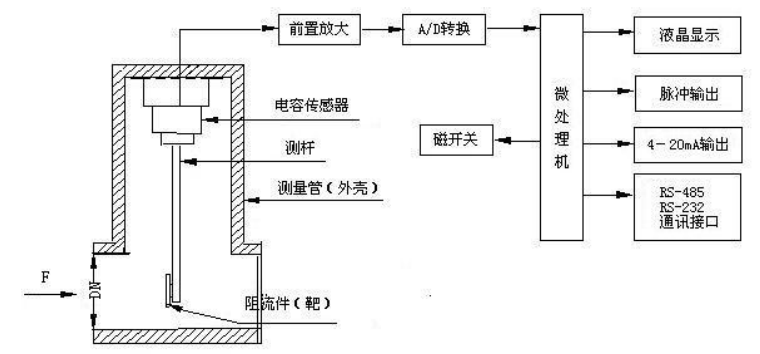

由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量，其工作原理见示意图：
3、靶式流量计典型应用
靶式流量计应用范围和适应性很广泛，一般工业过程中的流体介质，包括液、气和蒸汽，口径范围（DN15-DN3000），各种工作状态（高、低温，常压、高压）皆可应用，可以说其应用范围可与孔板流量计相媲美。
气体类：
煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。
液体类：
重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等。
蒸汽类：
过热蒸汽、饱和蒸汽。
4、靶式流量计产品特点
靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，SBL系列智能靶式流量计是在原有应变片式靶式流量计测量原理的基础上，采用了最新型电容力传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。
采用电容式力传感器的是该新型产品真正实现高精度、高稳定性的关键核心，彻底改变了原有应变式靶式流量计温漂大，抗过载(冲击)能力差，存在静态密封点等种种限制，不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。
产品特点
·整台仪表在设计中无可动部件，插入式结构,拆卸方便；
·可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；
·整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压；
·仪表内设自检程序，故障现象一目了然；
·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；
·可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；
·具有多种安装方式供选择，如选择在线插入式，安装费用低；
·具有一体化温度、压力补偿，直接输出质量或标方；
·具有可选小信号切除、非线性修正、滤波时间可选择；
·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量；
·可测量液、气和蒸汽，口径范围（DN15-DN3000）至更大；
·计量准确，精度可达到0.2%；
·重复性好，一般为0.05～0.08%，测量快速；
·压力损失小，仅为标准孔板的1/2△P左右；
·抗干扰，抗杂质能力特强；
·可根据实际需要更换阻流件（靶片）而改变流量范围；
·低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量及百分比图；
·安装简单方便，极易维护；
·多种输出形式，能远传各种参数；
·抗震动性强，一定范围内可测脉动流；
相信通过以上“靶式流量计工作原理”的全部容，能够使大家有一个较为全面的认识，对选择合适的靶式流量计有所帮助。如有疑问，可以随时联系我们。
