  西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下管道式流量计。
  一、概述

  1.管道式流量计(以下简称流量计)有称转子流量计、浮子流量计或面积式流量计。

  2.结构形式

  2.1 玻璃管转子流量计(简称玻璃管流量计)

  玻璃管流量计的结构如图1所示。


  2.2 金属管转子流量计(简称金属管流量计)

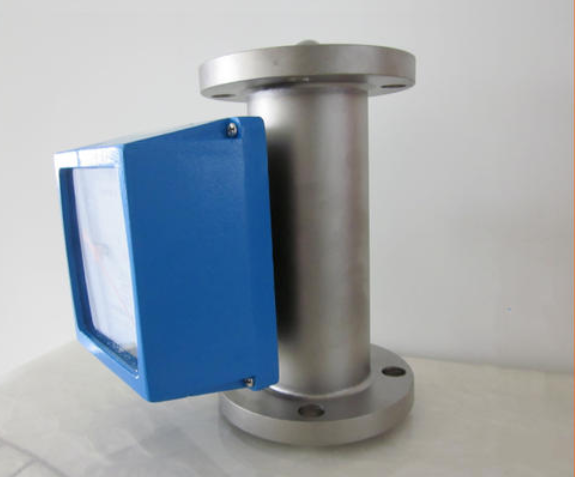

  金属管流量计由传感器和转换器两部分组成,结构如图2所示。按其功能可分为现场指示型、气远传型和电远传型。

  3.测量原理

  在一根垂直的锥形管内,装有可上下移动的转子。当流体自下而上流经锥型管时,被转子节流,在转子上,下游之间产生差压。转子在此差压作用下上升。当使转子上升的力与转

子所受的重力、浮子及粘性力三者的合力相等时,转子处于平衡位置。因此,流经流量计的流体流量与转子的上升高度,亦即与流量计的流通面积之间存在着一定的比列关系。

  二、技术要求

  4.在流量计的醒目位置应标明:

  (1)制造厂名或制造厂标志;

  (2)流量计的名称、型号、公称通径和准确度等级;

  (3)流量计的编号及制造日期;

  (4)玻璃管流量计还应标明尺刻度、介质和介质的温度、压力等;

  (5)金属管流量计还需标明流量计的公称压力及流量范围。

  5.流量计的表面应处理良好,没有锈蚀和霉斑、起皮剥落等缺陷。

  6.读数刻线

  流量计的读数刻线要清晰,刻线应标明是百分标尺、毫米标尺还是流量标尺。

  7.玻璃管流量计的锥管和防护罩应透明,不妨碍读数。

  8.流量计应附有使用说明书,说明书中注明公称压力,准确度等级、流量范围及其它有关的技术指标。

  9.基本误差

  流量计的基本误差应不超过表1规定的基本误差限。
  10.回差:流量计的回差应不超过表1中规定的基本误差限的绝对值。

  11.重复性:流量计的重复性应不超过表1规定的基本误差限绝对值的二分之一。

  三、检定条件

  12.检定流量计的流量标准装置(以下简称装置)应有检定证书,其准确度应优于流量计基本误差限的二分之一。

  13.检定用介质应是单相的,必要时可在流量计上有安装过滤器和消气器,介质同构流量计的流动应是稳定流。

  14.检定气体流量计时,应在流量计进口附近安装温度计和压力计,温度计的最小分度值不应超过0.2℃,压力的测量准确度不超过±1.0%。

  15.检定气远传流量计时,企业应是洁净的压缩空气,工期压力为0.14MPa(1±1%);用于测量输出气压型号的压力计应不低于0.4级。

  16.检定电远传流量计时,供电电源应为:交流电源220V X (1±10%).50Hz X (1±5%) 直流电源24V X )(1±10%)用于测量输出信号的直流毫安表应不低于0.5级。

  四、检定项目和检定方法

  17.用目测方法检查流量计外观及流量计的技术文件,其结果应符合4-8条的要求。

  18.流量计的安装:将流量计垂直安装在装置上。其倾斜度,对1.0和1.5级的流量计不应超过2,对低于1.5级的流量计不应超过5.

  19.缓慢地打开调节阀,让流体流过流量计,冲走试验管道内和流量计的杂质,然后将流量跳到流量计的上线运行,待稳定后可进行检定。当检定液体流量计时,要把积存在管道内的气体和附着在转子上的气泡全部排除后进行检定。

  20.在流量计的流量范围内,至少选择5个均匀分布的流量点(包括上限流量和下限流量)进行检定,每个流量点的检定次数不少于2次。

  21.从下限流量到上限流量逐点进行检定,称正行程检定,与 此相反的检定程放行程检定。对金属管流量计和带有导杆的玻璃管流量计应做正、反行程的检定。正、反行程的检定次数均不少于2次。

  22.指示流量

  22.1. 玻璃管流量计的指示流量计是转子位置所代表的流量。转子的读数位置如图3所示或按制造厂说明书中的规定读取。

  22.2现场指示型金属管流量计的指示流量是指针指示的流量。

  22.3气远传型金属管流量计的指示流量是指输出气压信号所代表的的流量。

  22.4电远传型金属管流量计的指示流量是指输出电信号所代表的的流量。
  22.5转子波动

  检定过程中,转子的波动(在恒定流量下位置的上下波动)允许值应符合表2规定。

  23.检定可采用容积法、称量法和标准表法。

  24.液体流量计的检定

  24.1容积法

  溶剂法检定如图4所示,首先打开阀5,使检定用介质通过流量计。调节阀1使转子升到所要检定的流量点,带稳定后操作换向器2使检定用介质在规定的时间内流入工作器内。测出流入工作量器内的液体体积、温度和时间,计算出流量计在客服状态下的实际流量qv。
  24.2称量法

  称量法检定如图5所示。首先打开阀5,使检定用介质通过流量计。调节阀2使转子升到所要检定的流量点,待稳定后操作换向器3,使检定用介质流入称量容器内。测出流入称量容器中的液体质量、密度、温度及流入时间,计算出流量计在刻度状态下的实际流量qv。

  24.3标准法

  标准法检定如图6所示,标准表法是以标准流量计为标准和流量计进行比较。使用标准表法检定液体流量计时,其标准流量计和流量计一遍应为同类型、同规格。检定时,将标准流量计和流量计串联起来,点检定用介质通过标准流量计和流量计时,分别读取标准流量计和流量计的刻度流量。

  24.4若检定时,检定用介质密度与刻度的介质密度不同,则实际流量qv应按附录给出的公式进行修正。

   相信通过以上“管道式流量计”的全部内容,能够使大家对管道式流量计有一个较为全面的认识,对选择合适的管道式流量计有所帮助。如有疑问,可以随时联系我们。
