一、概述
浮子流量计是适用于测量液体和气体的金属结构浮子流量计。 浮子在流体和浮力作用下向上运动，与浮子重量平衡后， 通过磁耦合传到刻度盘指示相应流量， 可带输出 4-20mA 电信号。
坚固结构设计的 AYT250 系列浮子流量计可广泛应用于复杂， 恶劣环境条件及各种介质的流量测量过程中。
防护等级： 1 P65
材质： 不锈钢 PTFE
工作压力： 1 .6-4.0MPa
环境温度:-25℃- +65℃
全不锈钢表壳,铝合金外壳无接触无传动机构 ESK 变送器 4-20mA 电信号输出,二线制电感式限位开关

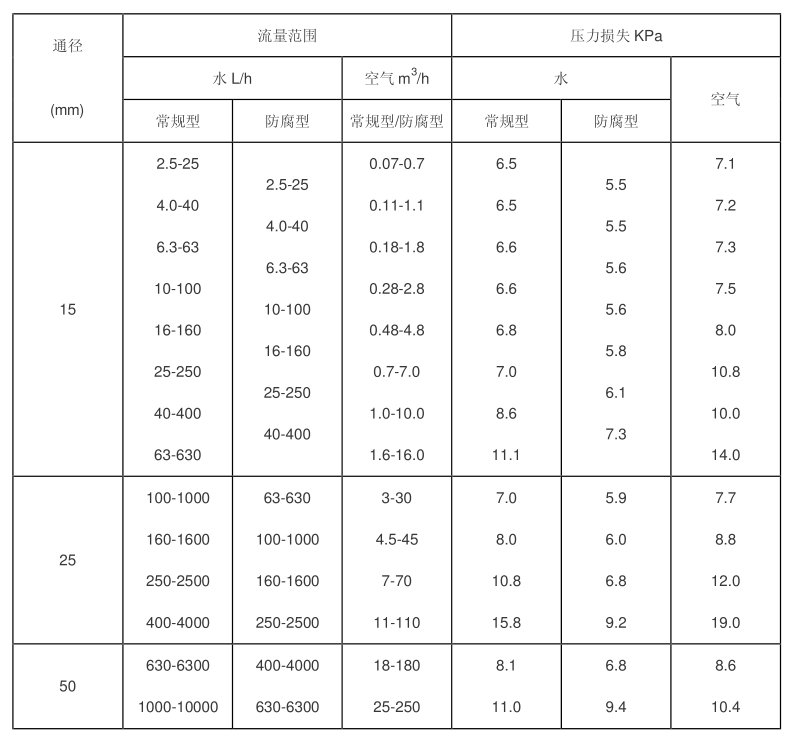

二、 技术参数

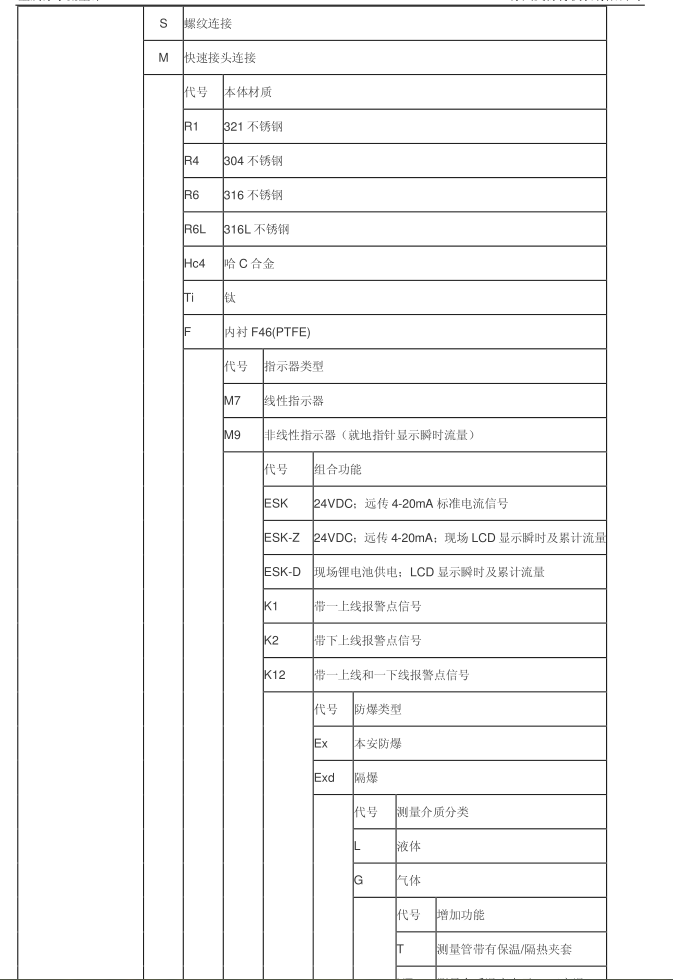

三、 产品选型
型号规格表
型号规格表

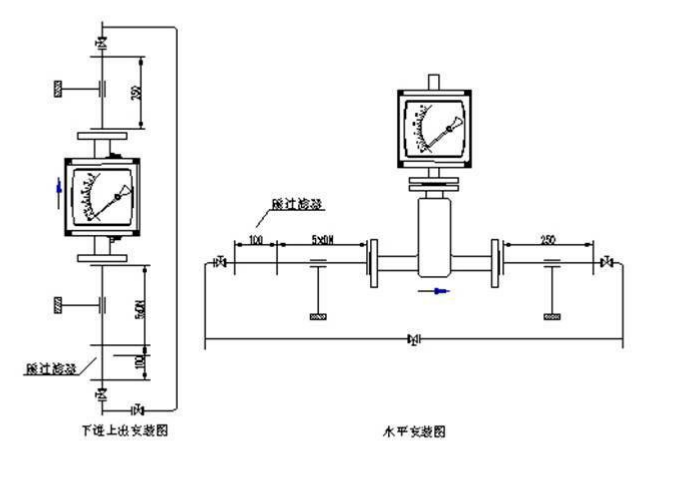

六、 安装形式
流量计垂直安装， 流量计中心线与铅垂线的夹角不超过 5° ， 在流量计的上游须保证五倍公称通径的入口直管段， 下游保证 250mm 出口直管段。 如果介质中含有固体杂质， 应在流量计上游加装过滤器； 如果介质中含有铁磁性物质， 应在流量计的上游安装磁过滤器。 为了便于维护和清洗且不影响生产， 建议安装旁通管。 为了避免由于管道引起的流量计变形， 安装法兰必须与仪表同轴并且相互平行， 并适当地支撑管道以避免管道振动和减小流量计的轴向负荷， 测量系统中控制阀应安装在流量计的下游。 用于测量气体时， 应保证管道压力不小于 5 倍流量计的压力损失， 以使浮子稳定工作。
七、 附件
可为用户提供前后直管段、 配对法兰、 磁过滤器、 气体阻尼装置等附件。 如果介质中含有铁磁性颗粒， 就应在流量计入口处安装磁过滤器。 磁过滤器中装有以螺旋方式排列的磁棒， 以最大限度地减小压力损失， 每个磁棒均由 PTFE 聚四氟乙稀包裹， 防止介质的腐蚀。

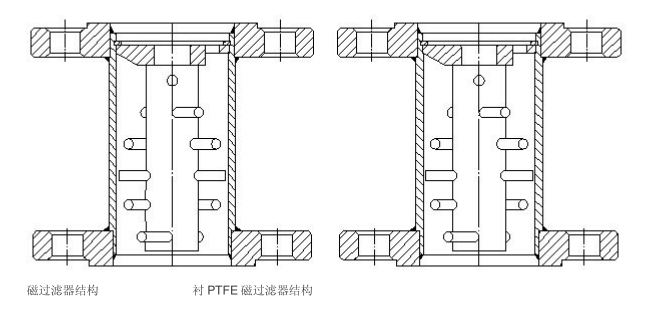

磁过滤器的结构见图：
