SMT-HH-002防腐型电磁流量计

作者:华恒仪表时间:2020-12-23 点击:

  西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下SMT-HH-002防腐型电磁流量计。

  一、用途和特点

  1.电磁流量计广泛用于测量导电的液体和液固两相流体的体积流量,测量结果与流体的温度、粘度、密度、压力及液固成分比无关,电导率在较大范围内变化时也不会影响测量结果。因此,只需经普通水标定后,就可以用来测量其他导电性液体或液固二相流体介质的流量,而不需附加任何修正,所以电磁流量计是一种真正的体积流量计。

  2.传感器采用整体焊接结构,密封性能好,使用寿命长。流量计测量管内无可动部件,也无节流部件,因此在测量中几乎没有压力损失,也不会发生堵塞现象,因而适用于测量悬浮物、固体颗粒、纤维等两相流,另外由于清洗和灭菌消毒方便,故特别适用于食品和制药工业。此外电磁流量计的测量范围很宽,可在020m/s的流速范围内测量。另外,电磁流量计的测量精度可做得较高,可达0.5%,这是因为电磁流量计是全截面采样计量的,即每个流体质点都通过工作磁场,并切割磁力线而产生感应电流电动势,而并不是只测量局部截面或某几条线上的流速。同时,电磁流量计测量精度不受被测介质压力、温度、密度包括液固比、粘度等物理参数变化影响。电磁流量计安装使用方便,可以水平安装,也可以垂直安装或倾斜安装。

  3.电磁流量计在测量上具有如此多的优点,因此广泛地应用于化工、化纤、食品、造纸、制糖、矿冶、给排水、环保、水利、钢铁、石化、油田、制药等工业领域中,用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、糖浆、石灰浆、污水、冷却原水、盐水、双氧水、啤酒、麦汁、各种饮料,黑液、绿液、药液等导电流体介质的体积流量。

  4.电磁流量计由电磁流量传感器和电磁流量转换器组成,两者可以组装在一起成为一体型结构,也可分开安装而成为分离型结构。一体型结构可使安装、接线十分简便,可省去屏蔽电缆连线,更可以大大减少外界带来的静电干扰和电磁干扰,但它的现场安装使用环境要求比分离型结构的要求高。

  5.采用低频二值矩形波励磁及采样放大技术,抗干扰能力强,零点稳定,工作可靠。仪表灵敏度高,量程比宽,可测正、反二个方向的流量。

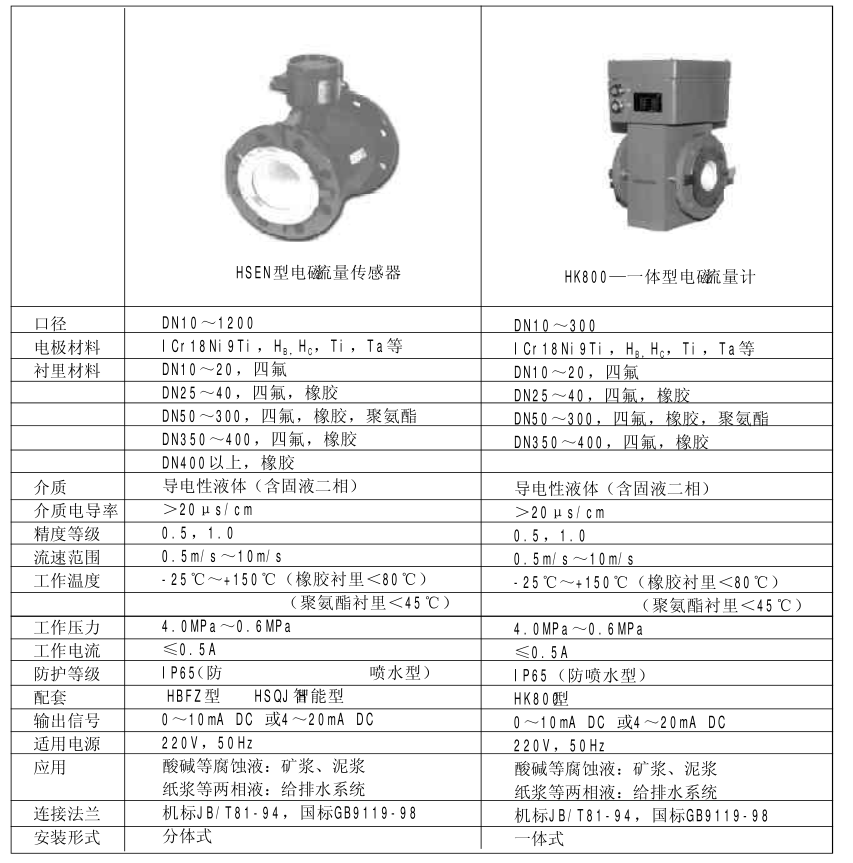

  二、性能及技术指标

  1、流量计结构形式

  一体型传感器与转换器装成一体分离型传感器与转换器单独分成二部分

  2、流量计安装连接方式

  法兰连接型流量计的传感器采用法兰连接方式与现场管道连接在一起

  夹装连接型流量计的传感器夹持在现场管道法兰之间

  螺纹连接型流量计的传感器采用螺纹连接方式与现场管道连接在一起。

  3、流量计公称通径系列DNmm)

  DN10,DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,

  DN400,DN500,DN600,DN700,DN800,DN900,DN1000,DN1200,共计24档。

  4、流量计传感器工作压力

  DN10DN50工作压力≤4.0MPa

  DN65DN125工作压力≤1.6MPa

  DN150DN1000工作压力≤1.0MPa

  DN1200以上工作压力≤0.6MPa

  5、流量测量范围

  流速范围为0.5m/s)12(m/s)

  6、流量计成套精度

  通径DN10DN250成套精度为±0.5%或±1.0%

  通径DN300DN1200成套精度为±1%或±1.5%

  7、流量计防护等级

  分离型转换器防护等级为IP54

  分离型传感器和一体型流量计的防护等级为IP65

  特殊型浸水型流量计传感器的防护等级为IP67

  8、被测介质电导率

  被测流体的介质电导率σ≥20цS/cm

  9、测量导管内衬和允许流体温度

  橡胶-20℃+60℃特殊+80℃

  聚四氟乙稀-20℃+120℃特殊+150℃

  10、供电电源及功耗220VAC50HzW≤30W

  11、输出信号010mADC420mADC01KHz010KHz

  12、恒流负载≤750Ω

  13、工作环境温度-2060℃,

  14、相对湿度5%95%

  15、连接法兰机标JB/T81-94或国标GB9119-88

  三、工作原理

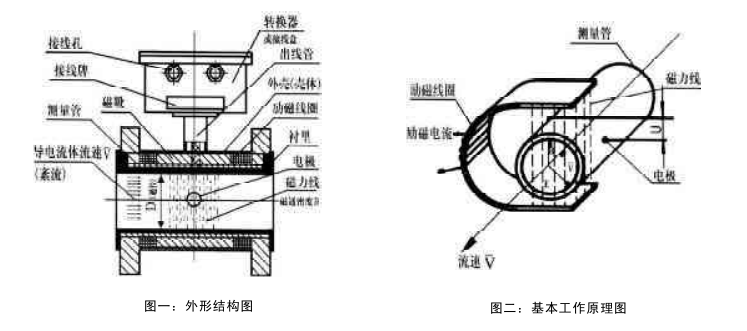

  电磁流量计基于法拉弟电磁感应原理工作。当流过测量导管的导电流体以流速V作切割磁通密度为B的磁力线运动时,如图二所示则在一对检测电极之间检测的感应电动所势E所产生的电压U可用下式表示U=K·B·D·V--------------

  (1)式中U两检测电极之间的信号电压V


  B磁通密度(T)D测量导管内径(m)

  V:平均流速m/s)K比例常数

  通过测量导管的瞬时体积流量Qm3/h)为

  由于测量导管内径固定,励磁电流恒定时,磁通密度B也恒定不变,故U与Q成线性关系,因此体积流量正比于电极间的信号电压,测出此值并经过电路转换即可得出体积流量Q。
  四、产品性能简介

  一刮刀式电极电磁流量计性能简介

  该产品已申请国家专利,专利号200320108405.4,系高新技术成果转化

  项目。

  工作原理如下当介质含有严重污染物质,长期运行过程中,在电极表面形成一层非导电污垢而影响电极信号时,可以使用刮刀式电极清垢见图,打开罩盖,旋转旋钮,转动刮刀,将电极表面的污垢刮净,可以在电磁流量计运行过程中进行清理后将刮刀的方向和流体流动的方向相一致旋钮上有方向标志。

  刮刀式电构结构图

  压力的选择

  工业通用的电磁流量计的工作压力规格有如下几种

  DN10DN50工作压力≤4.0MPa

  DN65DN125工作压力≤1.6MPa

  DN150DN1000工作压力≤1.0MPa

  DN1200以上工作压力≤0.6MPa

  如果测量负压介质的流量不能使用聚四氟乙烯衬里 其他衬里的传感器均可在负压状态下工作。

  四、使用温度的选择

  被测介质温度的选择,首先要考虑到不能超过传感器衬里材料所允许的使用温度。衬里材料的具体耐温性能可查阅下图常用衬里材料的性能及其适用范围。当然我们还应注意,使用温度还受到电气绝缘材料,漆包线等耐温性能的限制。

  相信通过以上“SMT-HH-002防腐型电磁流量计”的全部内容,能够使大家对电磁流量计有一个较为全面的认识,对选择合适的液体流量计有所帮助。如有疑问,可以随时联系我们。
