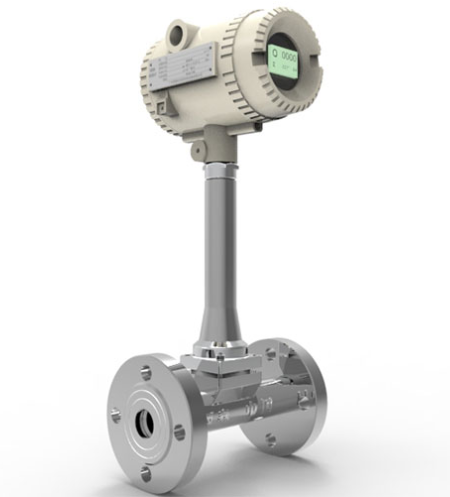

SMT-BH-001饱和蒸汽流量计

作者:饱和蒸汽流量计时间:2020-12-30 点击:

  西安华恒仪表制造有限公司是主要生产流量计和变送器的仪 表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足 各行业、各环境下的高精度流量计。今天和大家分享一下SMT-BG-001饱和蒸汽流量计。

  概述

  1.1原理及适用范围

  饱和蒸汽流量计是目前国际上主要流量仪表产品之一,广泛应用于石油、化工、冶金、供热等部门。对液体、气体、蒸汽的流量进行检测和计量。

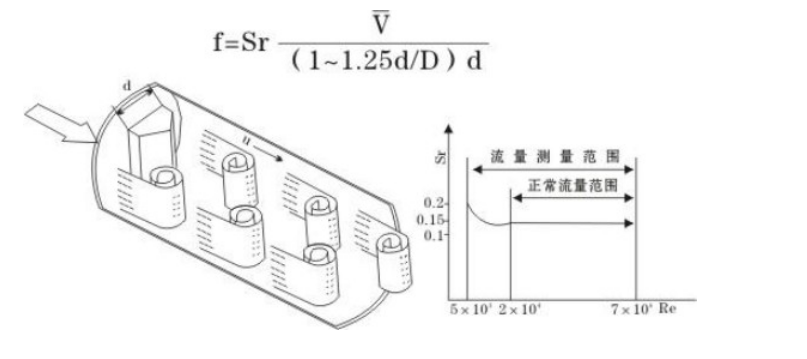

  在流体中设置三角柱型旋涡发生体,从旋涡发生体两侧交替地产生有规则 的旋涡,这种旋涡称为卡门旋涡,如图1.1 所示,旋涡列在旋涡发生体下游非。
  对称地排列。设旋涡的发生频率为f,被测介质的平均流速为V,旋涡发生体迎流面宽度为 d,表体通径为 D,即可得到关系式:

  在旋涡发生体中装入检测探头及相应电路即构成了涡街流量传感器,LUGB —2

  型涡街流量传感的探头,采用特殊结构及材质,是改进型涡街流量传感器。

  1.1特点

  检测元件不接触流体,可靠性高,介质适应性强无可动部件,耐磨损,结构牢固、简单

  良好的抗震性能

  允许工作温度范围宽, -40 ℃~+350 ℃

  测量范围宽,准确度高

  脉冲信号输出或二线制4~ 20mA 电流信号输出

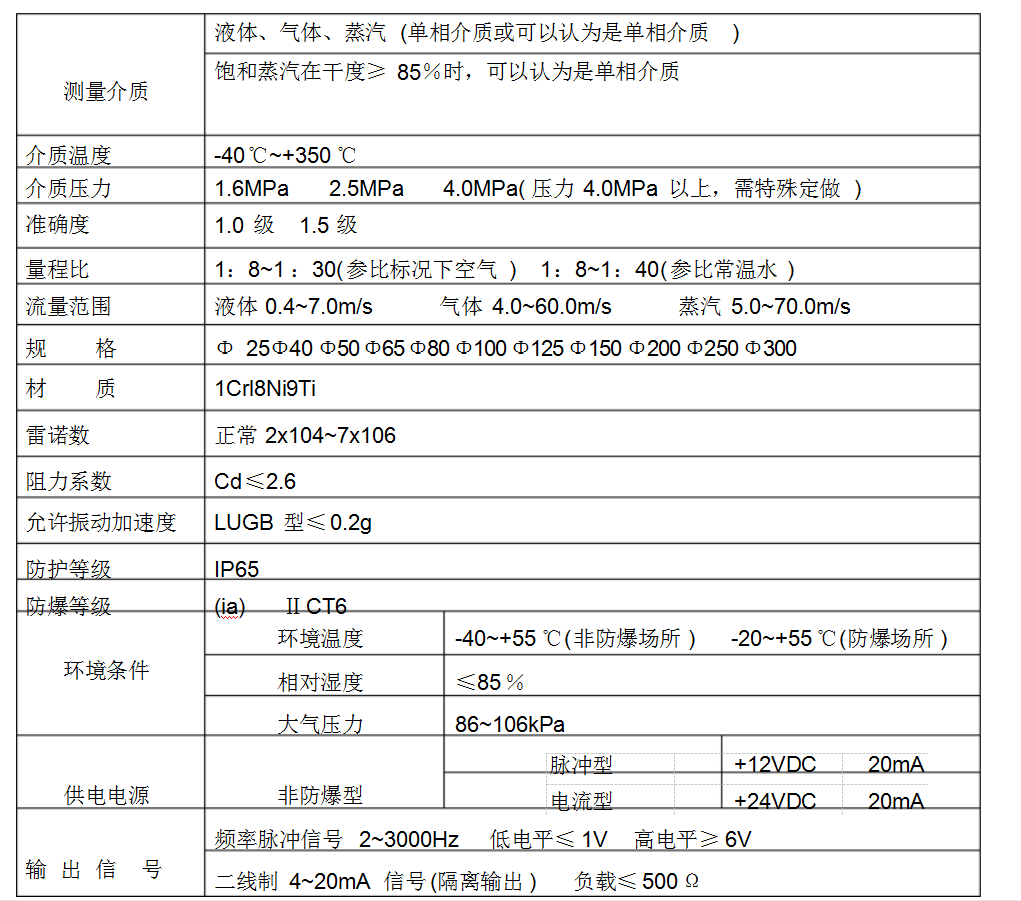

  2、基本参数
  3、传感器的选型 :

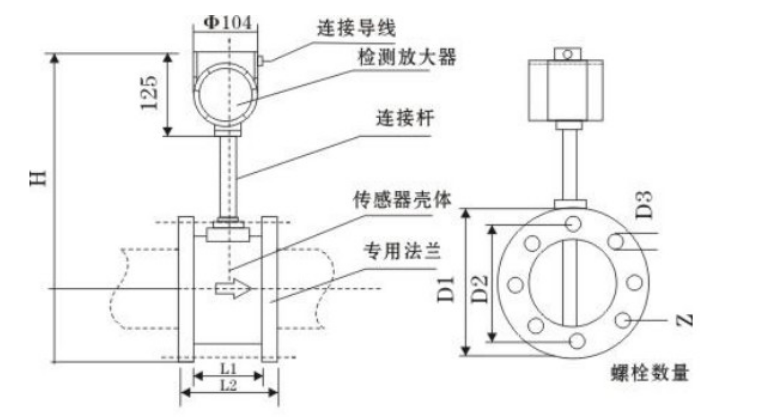

  1.传感器是由检测体与检测放大器两部分及连接杆组成,表体及其组成部件和连接杆均由1Crl8Ni9Ti材料制成,具有防腐耐用之优点,内部旋涡发生体与表体之间采用气体保护自熔焊接,坚固耐用。检测探头与旋涡发生体的分离结构,使难以解决的因导压孔堵塞而不能工作的现象得到圆满的解决。结构形式及外型尺寸如图所示:

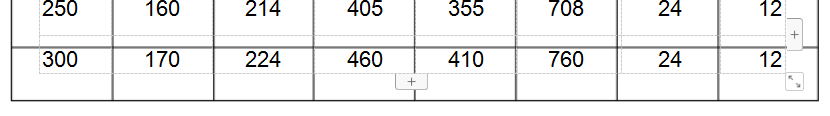

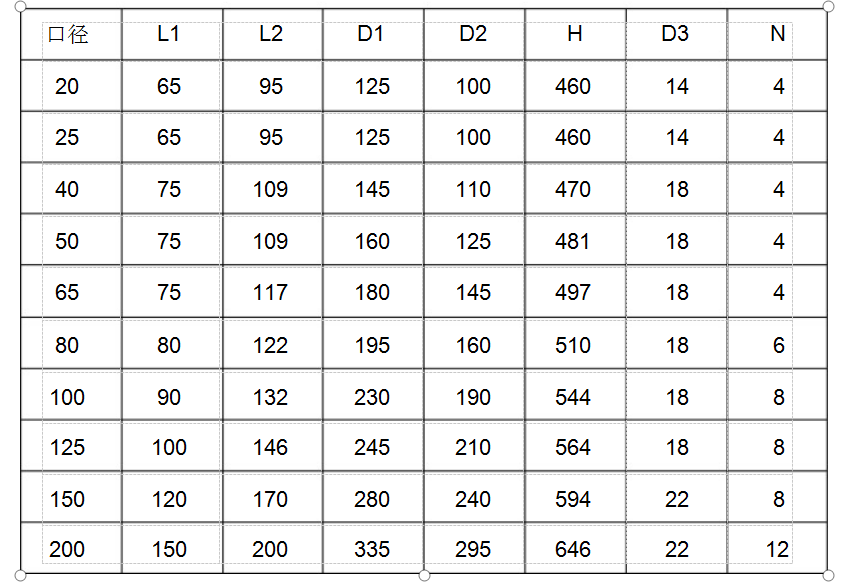

  表一:主要外型尺寸 (单位: mm) 见图 1.2 :

 3.2工况条件下流量范围的选择

  口径不同、介质不同,涡街流量传感器、变送器的测量范围不尽相同,特殊介质的选型须计算确定。

  3.2.1气体流量范围的选择

  饱和蒸汽流量计的上限流量一般不53D7 介质压力和温度的影响, 流量范围主要是取决于介质的工况密度和运动粘度,因此流量范围的确定实际就是核算可用的下限流量。

  计算1:首先计算由密度决定的工况下限流量QP 公式

  式中:Qp:在该介质工况密度下仪表的下限流量Qo:参比条件下仪表的下限流量(m3/h ) ρo:参比空气密度,ρ o=1.205kg/m3 ρ:被测介质工况密度(kg/m3 )

  计算 2:核算由运动粘度决定的下限流量Qv 公式

  Qv=Qo ×v/vo( m3/h )

  式中:

  Qv:用于该介质时的下限流量

  Qo:参比条件下的下限流量;(m3/h ) Vo: 参 比 粘 度 ,

  15kgm/S2 V:被测介质工况粘度(kgm/S2 )

  比较 Qo 与 Qv,比较大的流量作为气体实行下限流量。

  3.1.1液体流量范围的选择

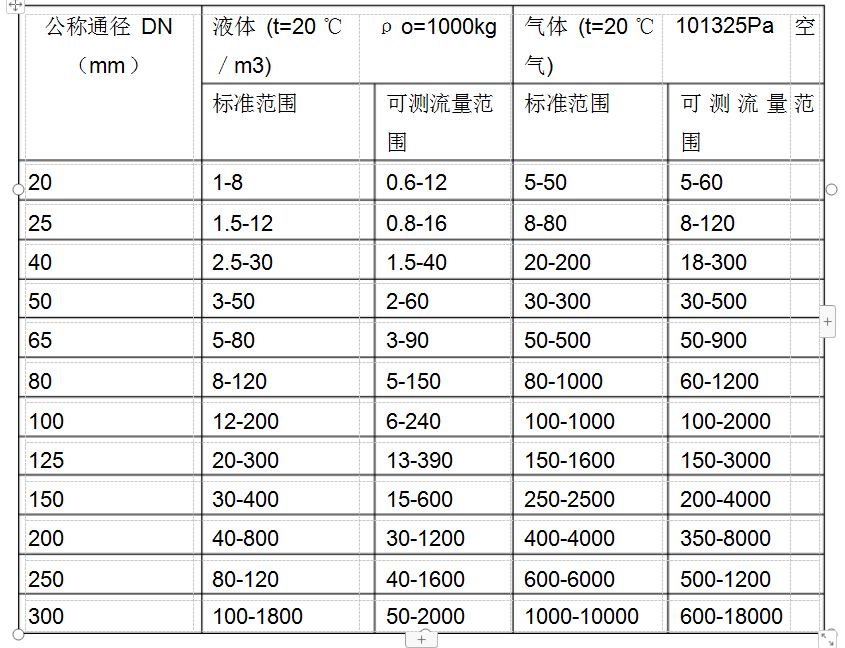

  液体的流量范围见表(二)。若测量的介质不是ρ=1000kg/m3可按公式( 3)进行计算选取。

  3.1.2蒸汽流量范围的选择

  饱和蒸汽:请参照表(三)进行选择。

  过热蒸汽:通过表(四)可查得压力和温度对应的密度,取表(三)相近的密度的流量范围,即可确定其为该过热蒸汽的流量范围。

  相信通过以上“SMT-BG-001饱和蒸汽流量计”的全部内容,能够使大家对饱和蒸汽流量计有一个较为全面的认识,对选择合适的饱和蒸汽流量计有所帮助。如有疑问,可以随时联系我们。
