西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家，拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下SMT-HH-003防腐型V锥流量计。
一、概述

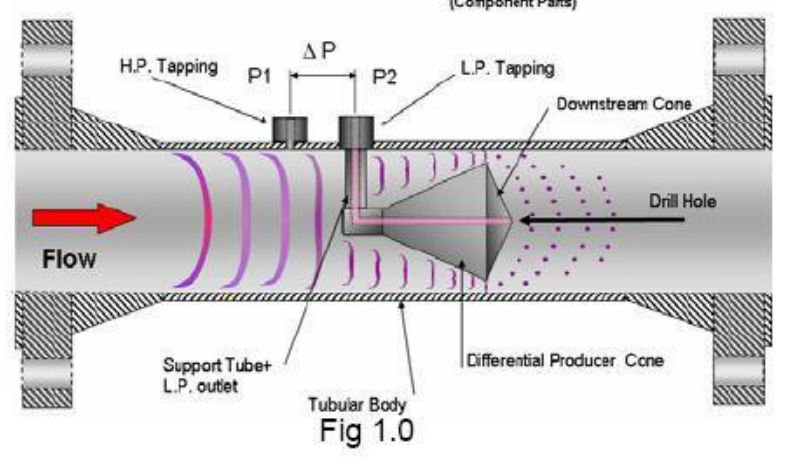

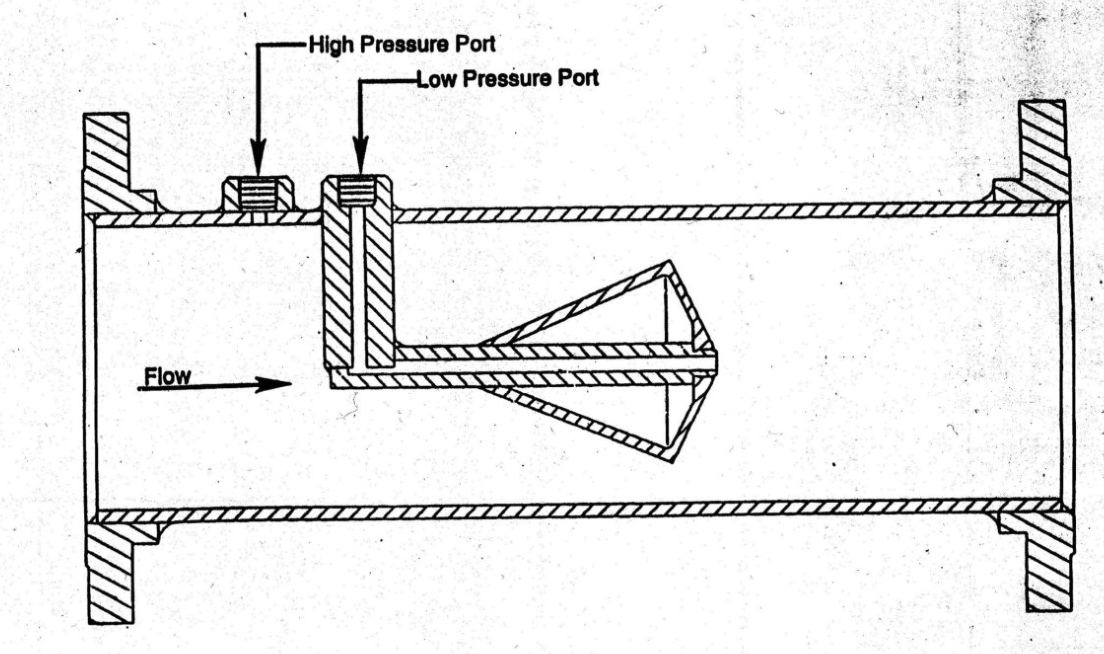

V锥流量计是集经典文丘里管及环形孔板的优点为一体的新型节流装置,利用V形锥体在流场中产生的节流效应来测量流量,与其他节流式流量计不同,它改变了节流布局,从中心孔节流改变为环形节流，锥体后缘产生漩涡小，负压侧输出稳定，波动小，稳定性好,其理论基础是基于封闭管道中能量守恒定律伯努利方程和流动连续性方程,在稳定流的情况下管道中的流速与压差的平方根成正比，V锥流量计稳定性好,准确度高,重复性好,量程比宽,对安装管段要求低,压损小,可测量含有固体颗粒流体,低压流体,高含湿气体及各种脏污流体。
二、特点
锥体使管内流场分布均匀化，结构上保证了流量测量的稳定性。
流体流过锥体的表面形成边界层，并引导流体离开锥体的后角，使得锥体夹角不受不洁流体的磨损，流出系数保持长期不变，保证了流量计的准确性。
锥体后端的涡流非常短，使得V锥产生稳定的信号以获得优异的线性度。
独特的几何形状，使得节流比非常宽，最大的节流比可达0.85，并可根据用户要求，选用特定的β比，保证用户特定的差压输出。
三、主要技术指标
1.公称直径:15mm≤DN≤3000mm
2.公称压力:PN≤6.3MPa
3.雷诺数范围:8×103≤Red≤107
4.精度等级：0.5级，1级
5.重复性：≤0.1%
6.直管段长度：前直管为1~3D,后直管为3~5D
7.压损小，仅为孔板1/3~1/5
9.量程范围可达：1:10，采用特殊手段，量程比可达1:65.
HH-002防爆型V锥流量计的准确度在一个相当大的雷诺数范围内 ， 符合厂家所宣称的±0.5%。专门用于V锥流量计的介质可膨胀性系数的公式在整个测试压力、 测试差压和所试的流量计口径范围内都是有效的。可将不在同一平面的90° 的双弯头直接装在V锥流量计的入口。在此种安装条件下， 流出系数的最大偏差不大于±0.15%。 在V锥流量计的入口处流体流动如带有高达30° 的漩涡角将产生类似的结果，即所标定的流出系数的变化也在±0.15%以内。如将半月形孔板安装在V锥流量计的上游5D处，流出系数的偏差将不大于±0.5%， 这也是在厂家所宣称的容差范围以内。
五、型谱规格及说明
| 型谱规格 | 说明 | ||||||
| SMT-HH-003 | 防腐型V锥流量计 | ||||||
| 介质 | Y | 液体 | |||||
| Q | 气体 | ||||||
| Z | 蒸汽 | ||||||
| 连接方式 | 1 | 法兰连接 | |||||
| 2 | 对焊连接 | ||||||
| 结构形式 | 1 | 分体结构 | |||||
| 2 | 一体化结构 | ||||||
| 法兰材质 | C | 碳钢 | |||||
| S | 不锈钢 | ||||||
| O | 其它 | ||||||
| 公称压力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | … | ||||||
| 320 | 32MPa | ||||||
| 公称直径 | -50 | DN50 | |||||
| -65 | DN65 | ||||||
| -80 | DN80 | ||||||
| … | … | ||||||
| -3000 | DN3000 | ||||||
V锥流量计国际上普遍看好的新一代的差压式流量计：
1. 永久压力损失较小(节能）
2. 准确度较高（优于+/-0. 5%）
3. 量程比较大（范围度较宽）
4. 相当强的流动调整能力（要求相当短的直管段）
5. 自清扫能力（可测量脏污体）
6. 自保护能力（耐用， 可靠， 检定周期较长， 维护工作量较少）
7. 自混合能力（可测非均相流体)
相信通过以上“SMT-HH-003防腐型V锥流量计”的全部内容，能够使大家对V锥流量计有一个较为全面的认识，对选择合适的V锥流量计有所帮助。如有疑问，可以随时联系我们。
